CATV用1.8GHzフォワードアンプモジュール

SANLANDの1.8GHzフォワードアンプモジュールは、HFCおよびCATV機器におけるダウンストリーム信号増幅用に設計されています。47～1800MHzの周波数帯域をカバーするこのシリーズには、GaNプッシュプルおよびパワーダブラーのオプションがあり、12Vおよび24Vの電源電圧を選択可能で、低歪み、±0.5dBの平坦性、75Ωのインピーダンスを実現しています。一部のモデルは、DOCSIS 3.1およびDOCSIS 4.0システムに対応しています。

—— Mモデル比較

適切な1.8GHzアンプモジュールを見つける

HFCとCATVの機器設計において重要な電気的差異を比較する。

全モデル	47～1800MHz			75Ω インピーダンス		±0.5 dB 平坦さ		≤ -16 dB S11 / S22
部品番号／アーキテクチャ		電力利得	供給		現在の消費量		最大NF	最大RF入力	DOCSIS
SMG1820DG GaNプッシュプルモジュール		20 dB 典型的な	12V DC		460mA 標準値 / 最大 480 mA		4.5 dB	70 dBmV	DOCSIS 3.1 / 4.0
SMG1822DG GaNプッシュプルモジュール		22 dB 典型的な	24V DC		550mA 標準値 / 最大 570 mA		4.6 dB	75 dBmV	DOCSIS 3.1 / 4.0
SMG1823DG 出力倍増モジュール		23 dB 典型的な	24V DC		550mA 標準値 / 最大 570 mA		4.6 dB	75 dBmV	DOCSIS 3.1 / 4.0

SANLAND 1.8 GHz forward amplifier modules featuring 47–1800 MHz bandwidth, GaN push-pull and power-doubler architectures, ±0.5 dB flatness, and 12 V or 24 V supply options

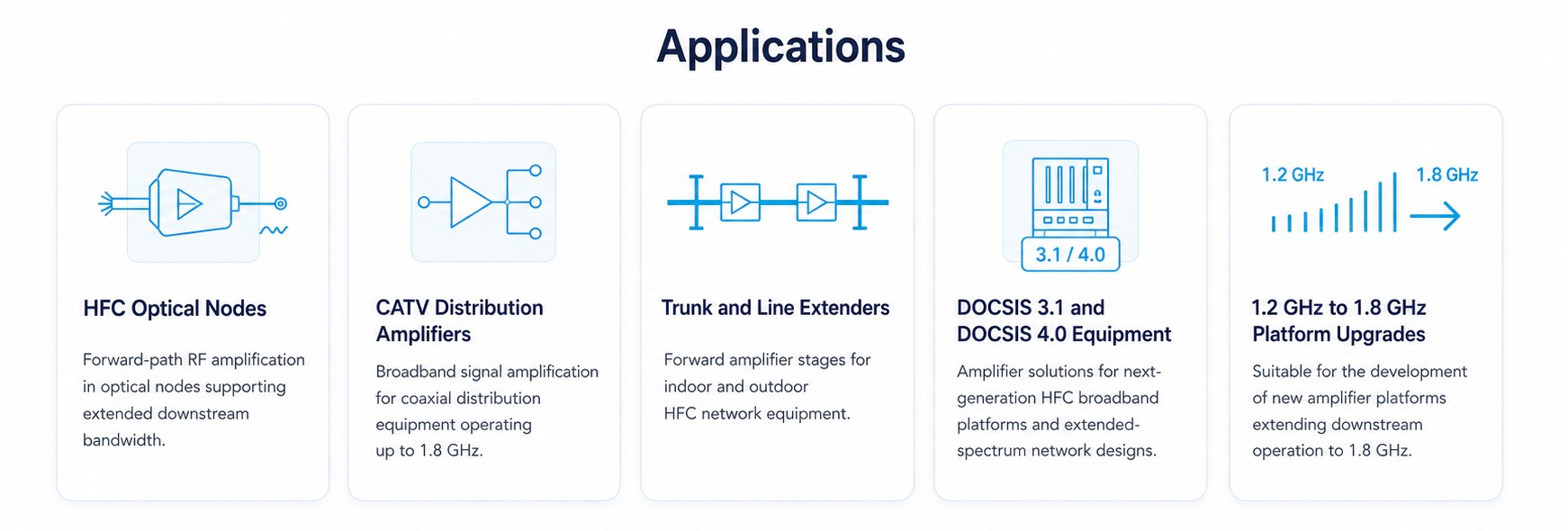

Applications of SANLAND 1.8 GHz forward amplifier modules in HFC optical nodes, CATV distribution amplifiers, line extenders, DOCSIS 3.1 and 4.0 equipment, and 1.8 GHz platform upgrades
