広帯域RF伝送
リモート管理、コンパクトなアナログ/デジタル統合、およびシングルモードファイバーによるプラグアンドプレイRF伝送を実現する3種類のRFoFアーキテクチャ。
3つのリンクアーキテクチャ
並べて
RF性能、光構成、管理機能などを比較して、システムに最適なリンクを特定してください。
画面が小さい場合は、表を水平方向にスワイプして3つの製品すべてを表示してください。
| 選択パラメータ | 光ファイバー経由の遠隔制御RF | コンパクトなアナログ/デジタルRFオーバーファイバー | プラグアンドプレイRFオーバーファイバーモジュール |
|---|---|---|---|

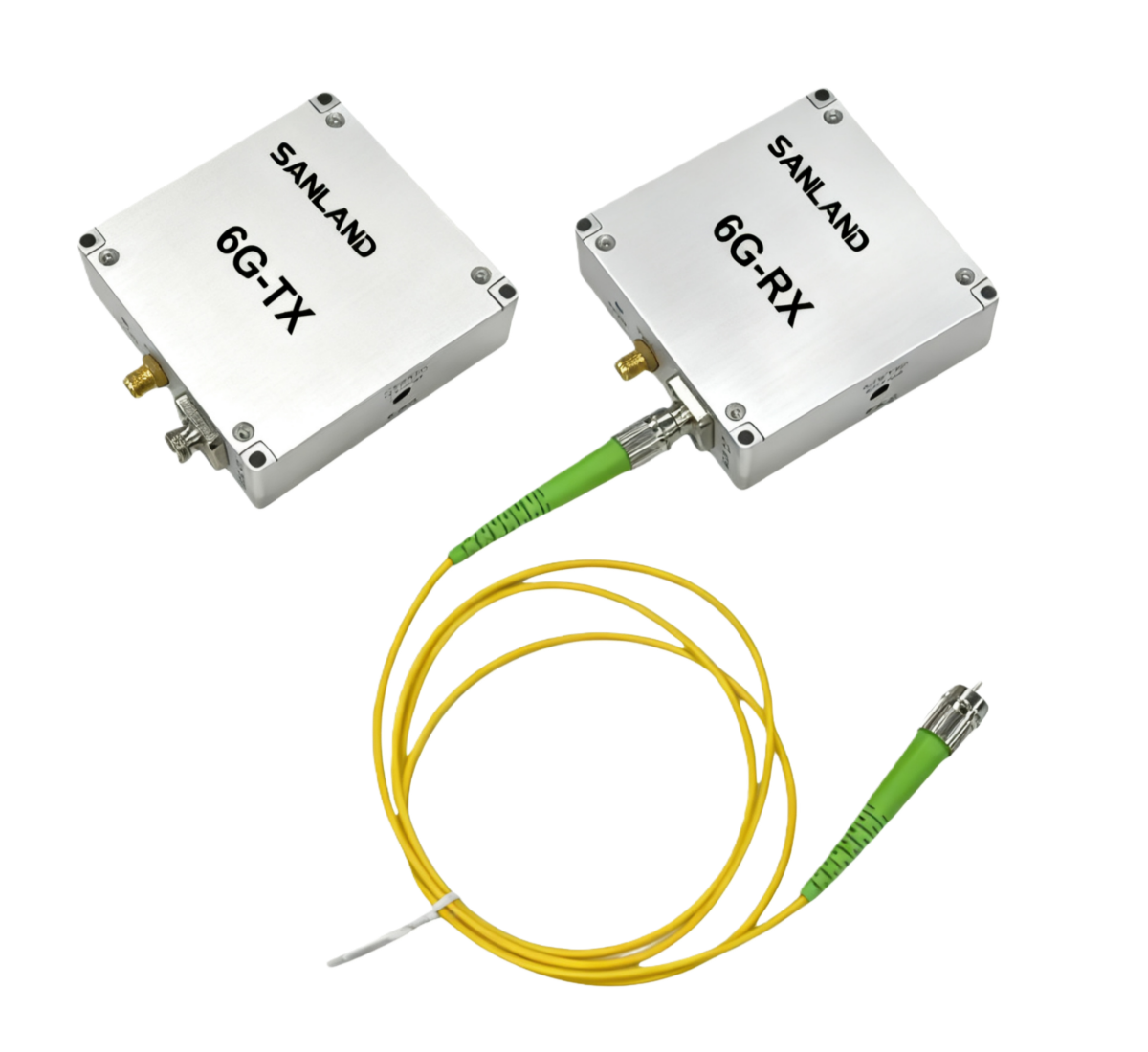

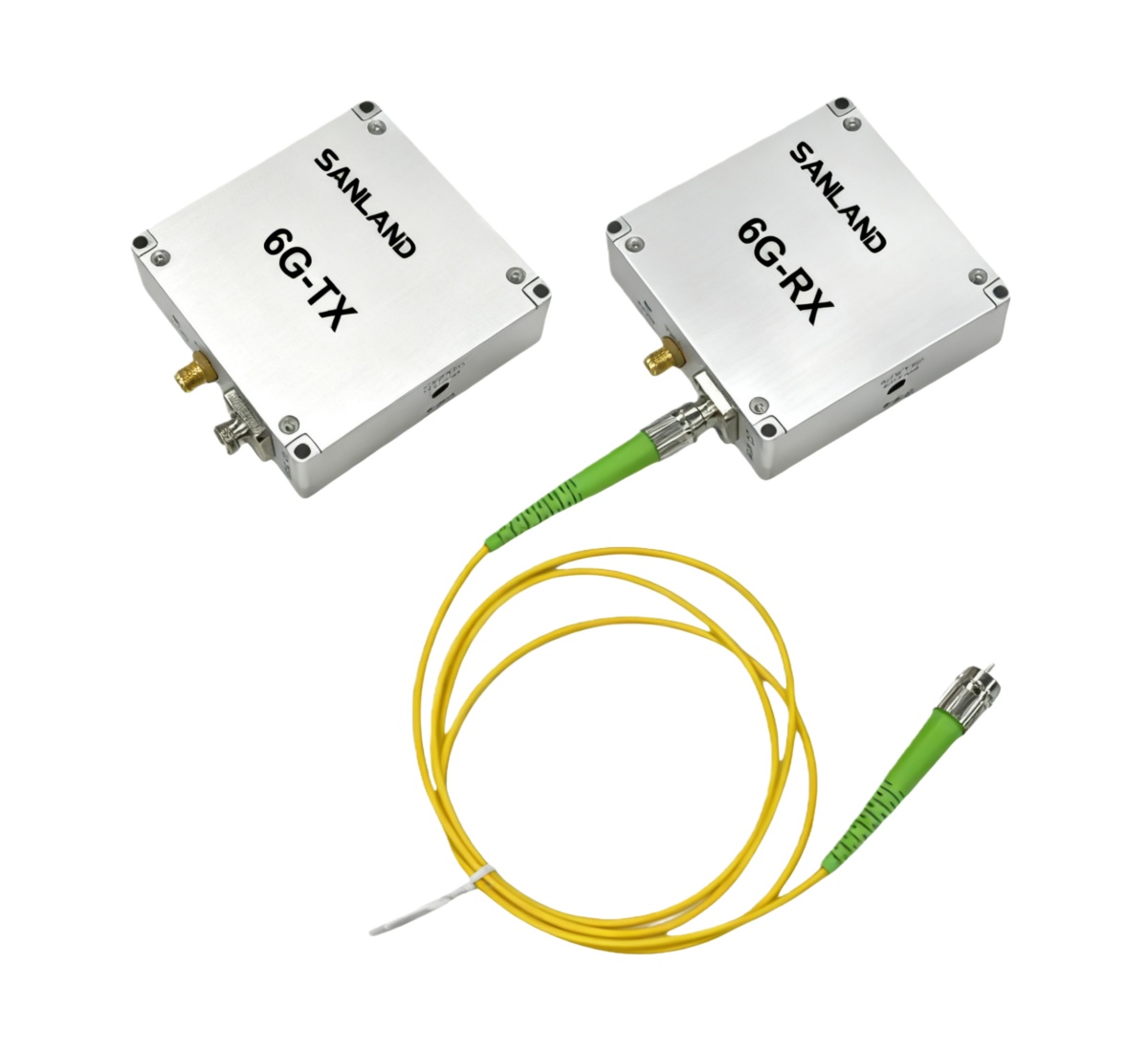

| ポジショニング | リモート管理 | コンパクトアナログ/デジタル | プラグアンドプレイ |
| 周波数範囲 | 5 MHz～6 GHz | 5 MHz～6 GHz | 5 MHz～6 GHz |

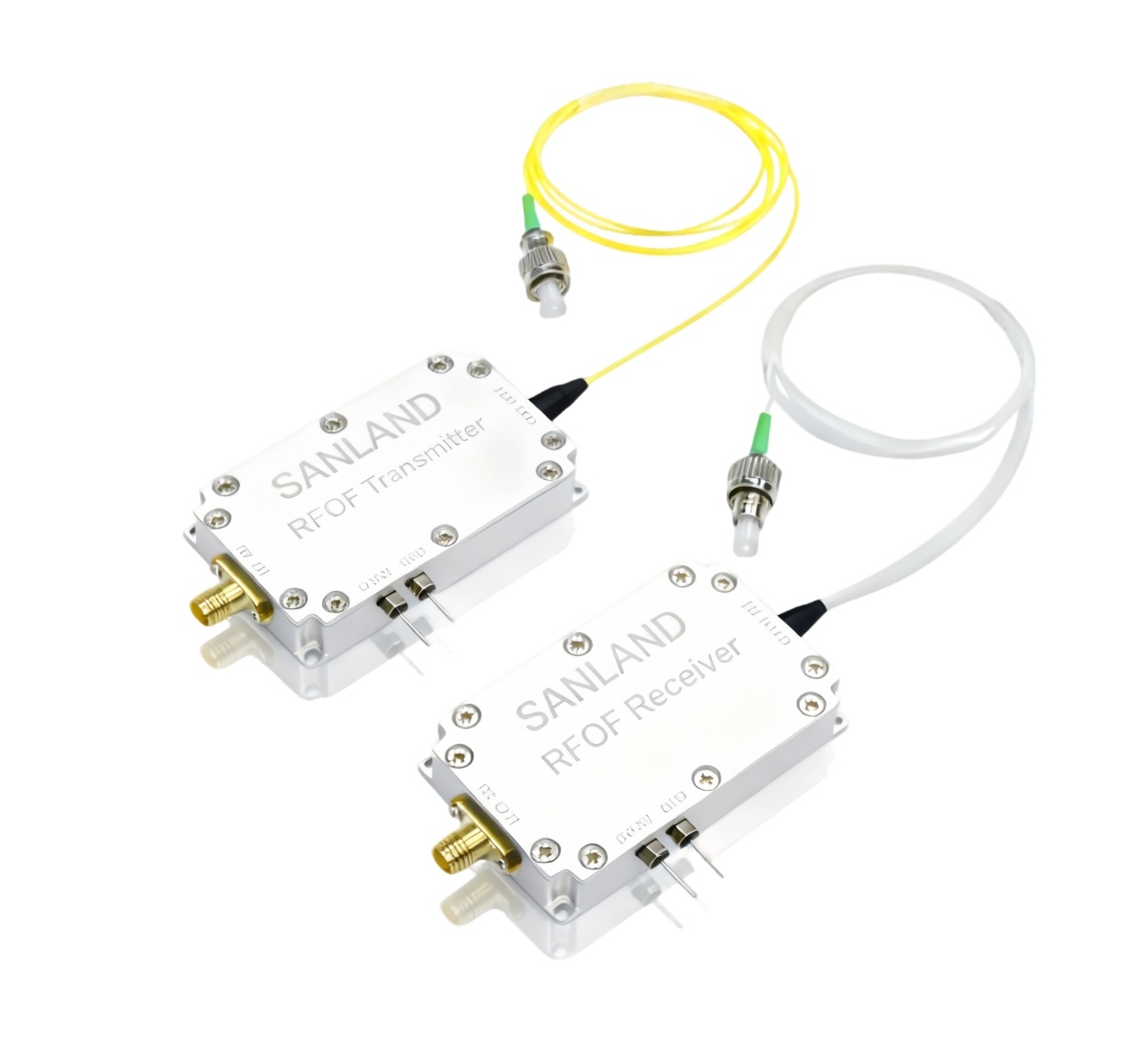

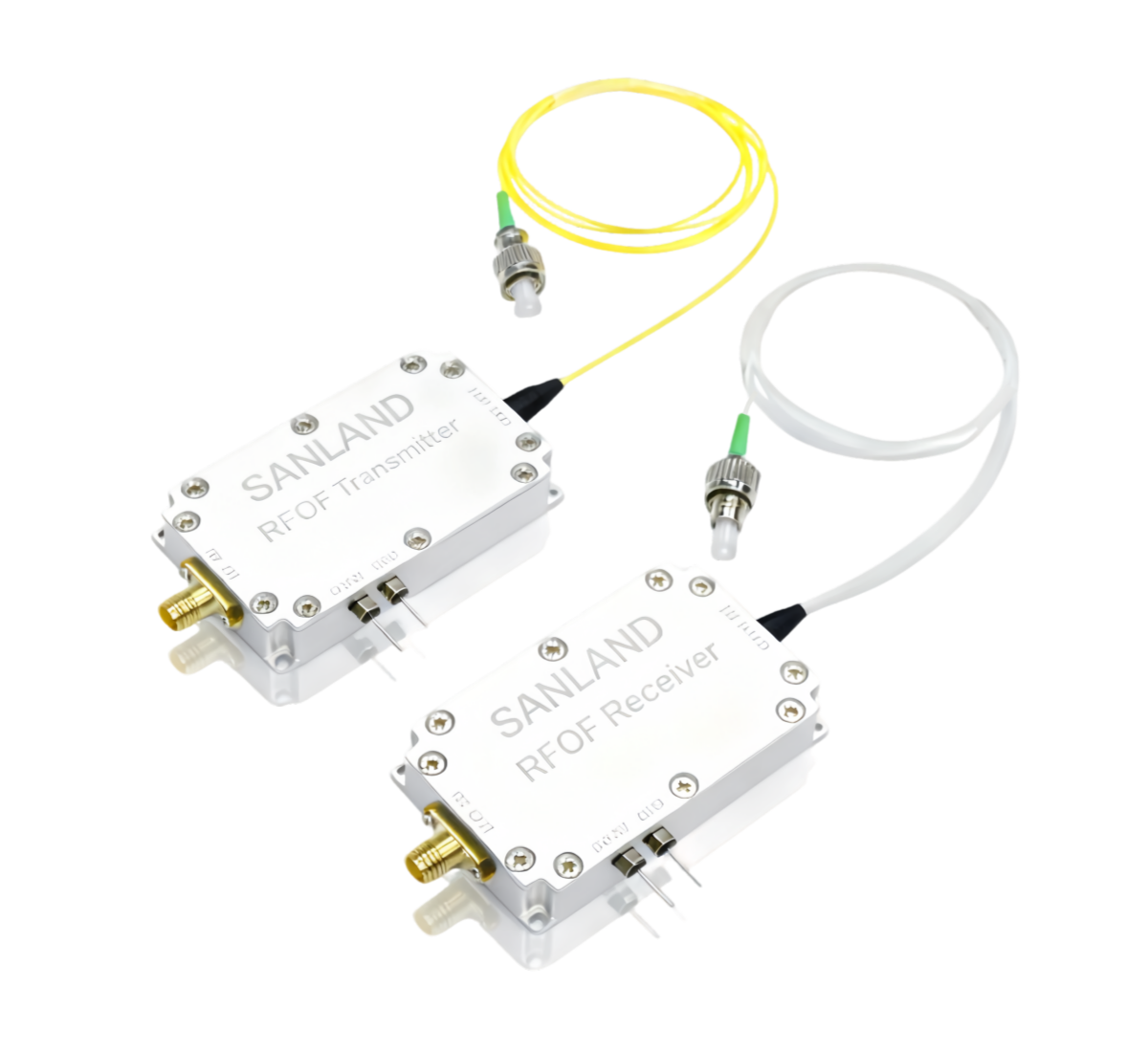

| 信号フォーマット | アナログRF | アナログおよびデジタル変調RF | アナログRF |
| リンクゲイン | 6 dB / 36 dB* | 20 dB | 20 dB |
| 平坦性を獲得 | ±2.5 dB | ±3 dB | ±2.5 dB |
| ゲイン平坦性、任意の36MHz | ±0.5 dB | — | ±0.25 dB |
| SFDR | 103 / 98 dB・Hz2/3* | 90～104 dB・Hz2/3 | 104 dB・Hz2/3 |
| IIP3 | — | 標準値：33 dBm | — |
| プログラム可能な減衰 | 0～31 dB1dBステップ | — | — |
| リモートインターフェース | RJ45イーサネット | — | — |
| 遠隔監視 | RFレベルと温度 | — | — |
| 光出力パワー | 2 ±0.5 mW | 標準出力3mW | 3 ±0.5 mW |
| 光の波長 | 1550 nm（標準） | 1310 nm または 1550 nm | 1310 nm または 1550 nm |
| 動作温度 | −20℃～+75℃ | −20℃～+50℃ | −20℃～+75℃ |
| 寸法 | 92 × 90 × 25 mm | 64 × 39 × 12 mm | 70 × 83.5 × 23 mm |
| 最適な用途 | 遠隔管理型無人RFサイト | コンパクトなアナログ/デジタルRFリンクと省スペースな統合 | 外部制御を必要としない、シンプルな固定ゲインのアナログRFリンク |
* RFoF-C：LNA OFF / ON
よくある質問
光ファイバーRFコンバータは、電気的なRF信号を光ファイバーを通して伝送するための光信号に変換します。受信側では、光信号が再びRF信号に変換されるため、従来の同軸ケーブルよりもケーブル損失を抑えながら、より長距離にわたって無線周波数信号を伝送することが可能になります。
はい。ケーブル損失、電磁干渉、重量、または配線距離が問題となる場合、光ファイバー経由のRF伝送は、長距離の同軸RF伝送の代替として利用できます。RF信号はシングルモード光ファイバーを介して光伝送に変換され、受信側で復元されます。
遠隔制御や監視が必要な場合はRFoF-Cを、スペースに制約のあるアナログまたはデジタル変調RF統合にはコンパクトアナログ/デジタルRFoFを、外部制御なしで固定ゲインのアナログ伝送を簡単に行う場合はプラグアンドプレイアナログRFoFを選択してください。
5MHzから6GHzまでのアナログおよびデジタル変調RF信号に対応し、波長は1310nmまたは1550nmから選択可能です。

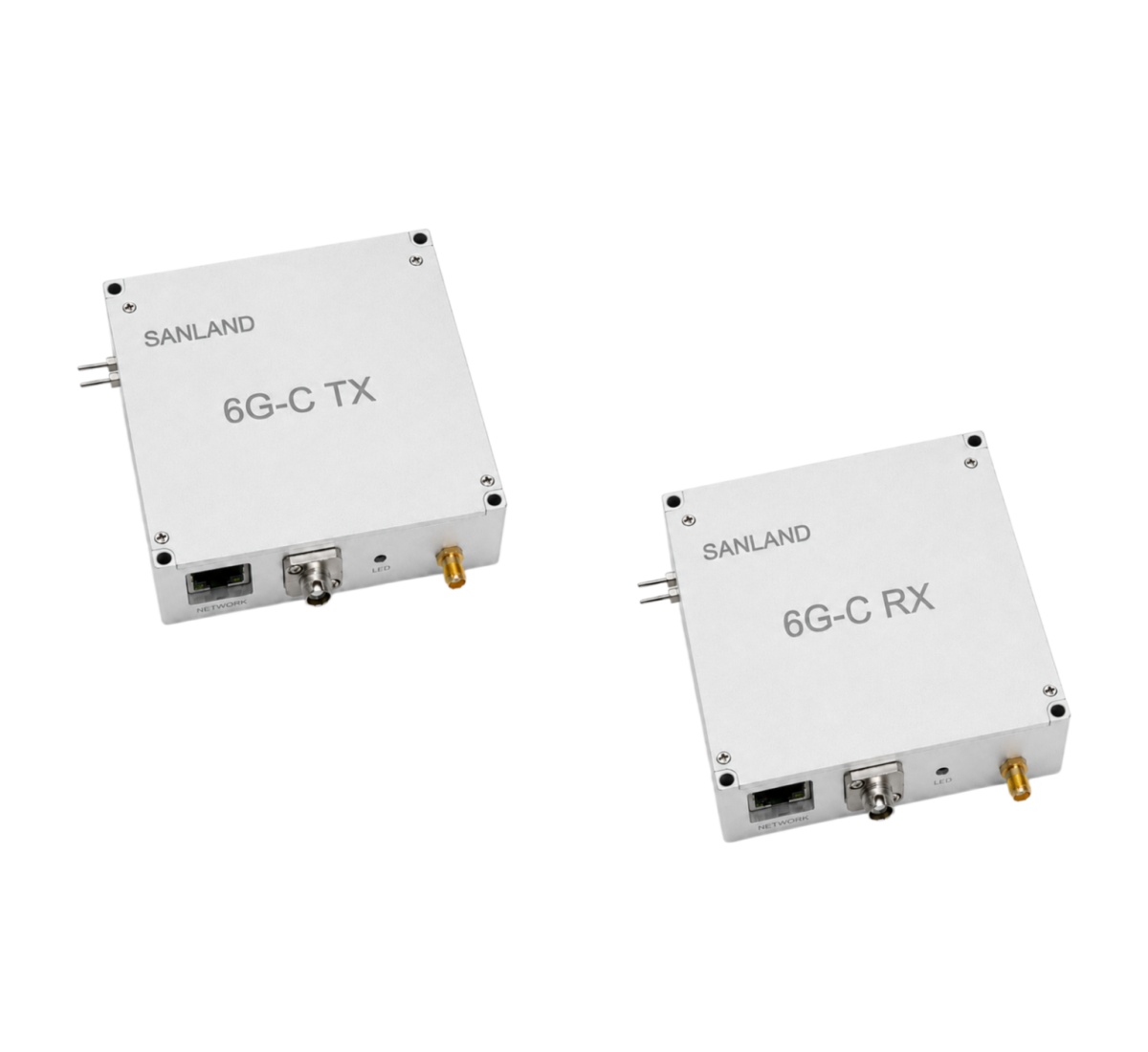

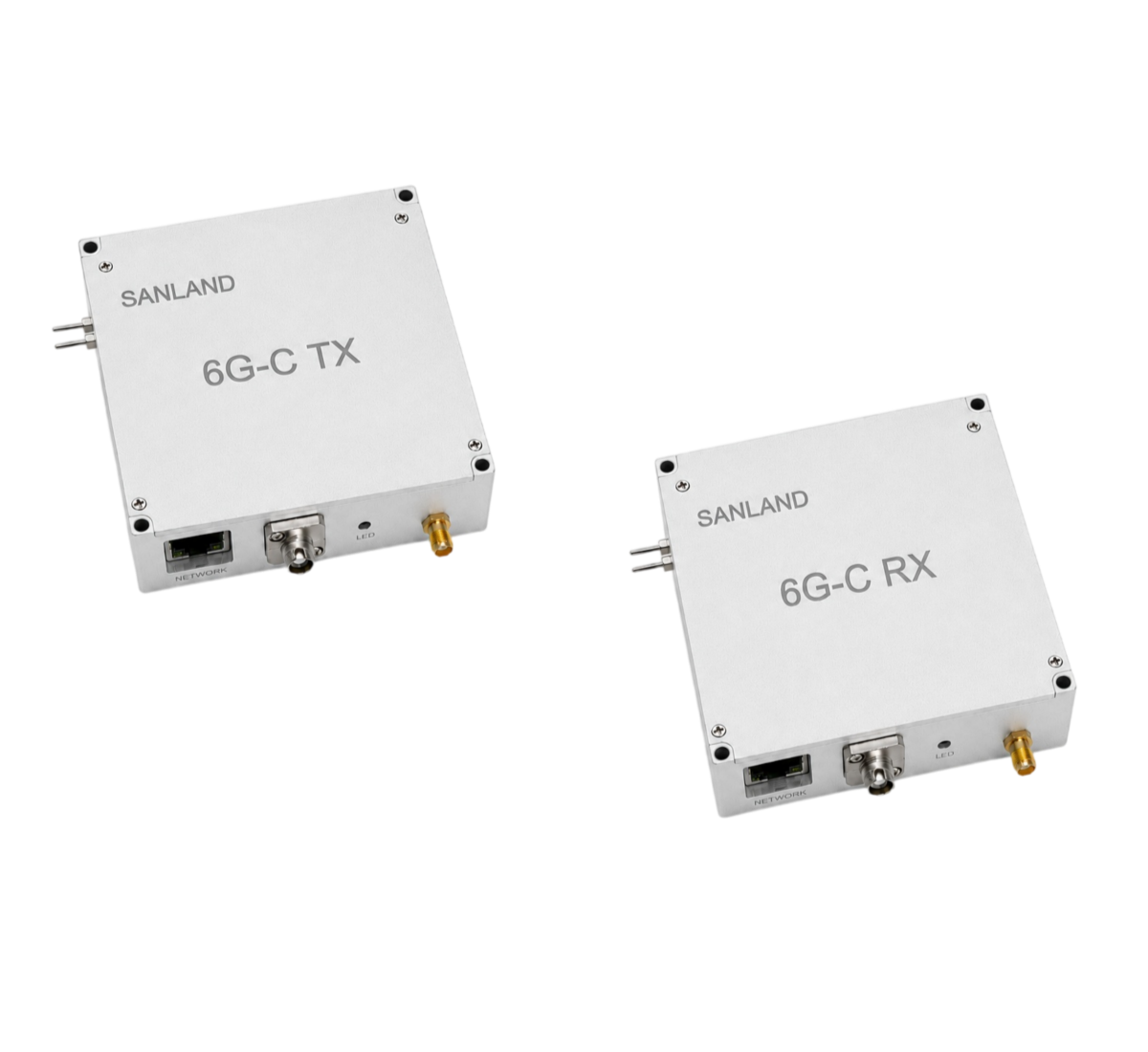

RFoF-Cは、RJ45イーサネットインターフェースを介して、0～31dBのプログラム可能な減衰量（1dBステップ）、LNAのON/OFF制御、およびRFレベルと温度のリアルタイム監視をサポートします。
エンジニアリングサポート
周波数範囲、入力レベル、光ファイバーの距離、および制御要件をお知らせください。弊社のチームが最適な送受信構成をご提案いたします。
