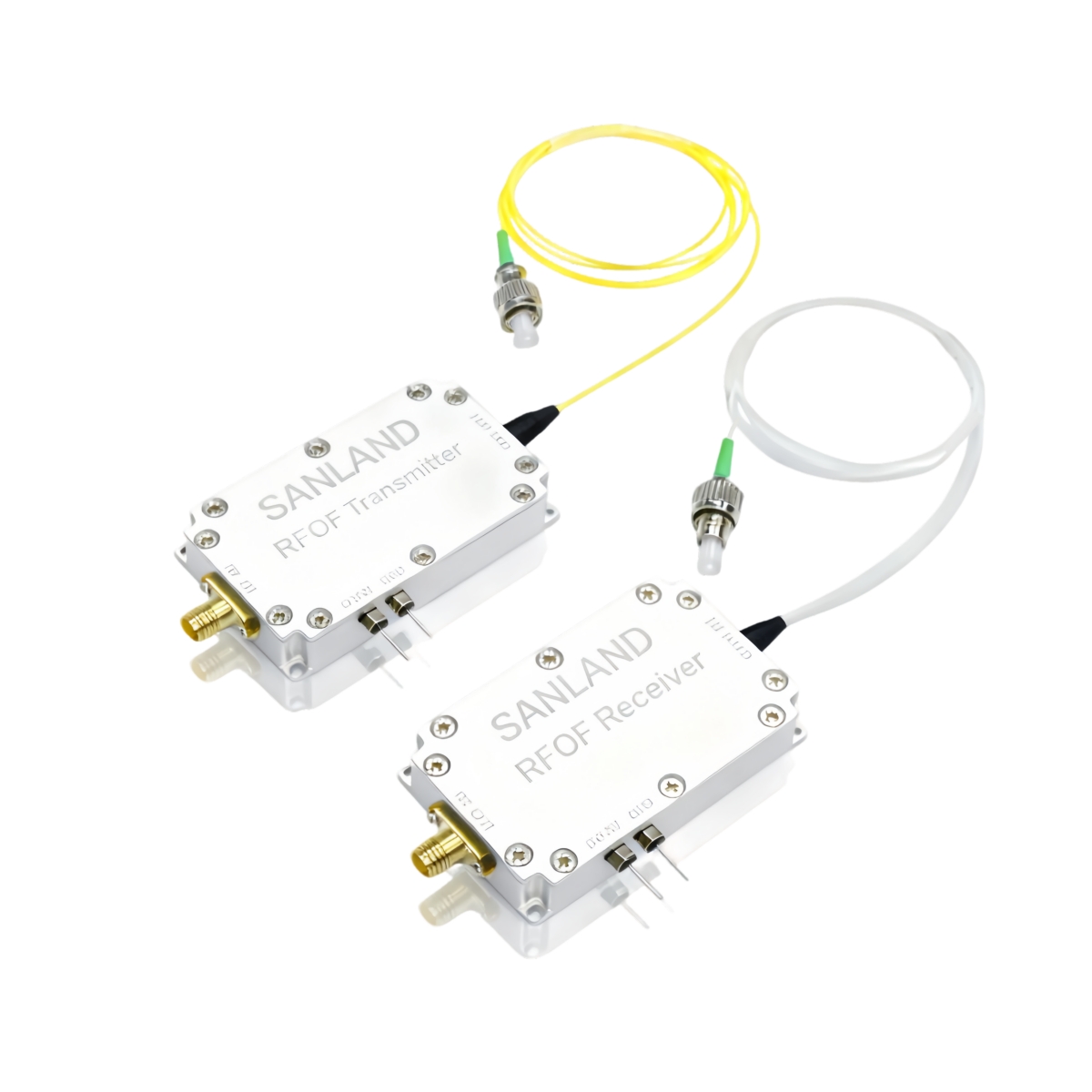

SANLANDの5MHz～6GHz RF over Fiberモジュールペアは、SM28シングルモードファイバーを介して広帯域RF信号を透過的に伝送します。送信機は、高直線性DFBレーザーを用いて入力RF信号を光信号に変換し、受信機は、高直線性フォトダイオードと低雑音増幅器を用いて光信号をRF信号に変換します。伝送路全体を通して、元のRF変調方式が維持されます。

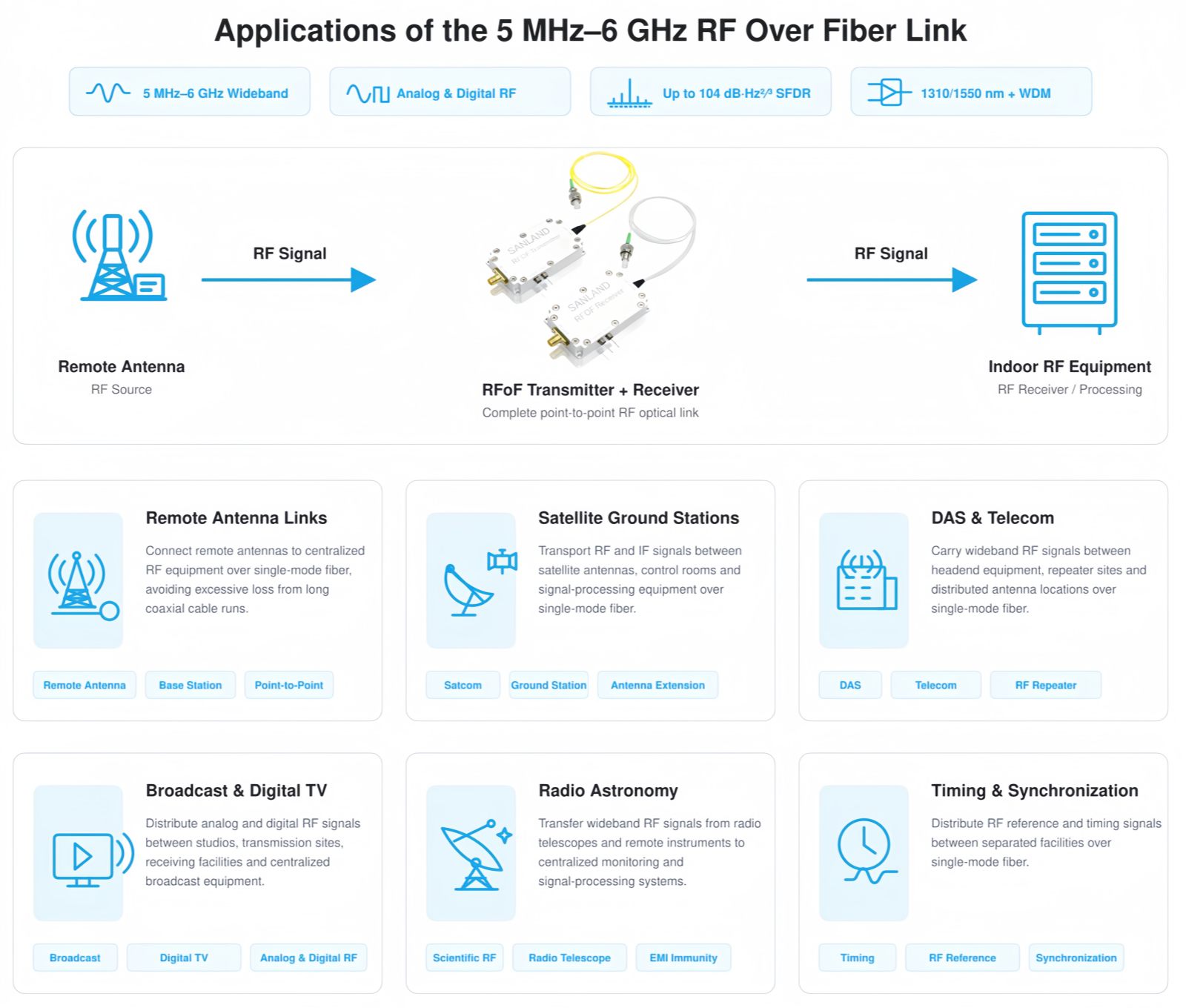

コンパクトな64×39×12mmの寸法、5V動作、50ΩのSMAインターフェース、1310nmまたは1550nmの波長オプションを備えたこのモジュールは、通信、放送、アンテナ分配、およびテストシステムへの組み込みを想定して設計されています。TX、RX、およびマッチドペア構成が用意されており、柔軟なシステム統合が可能です。

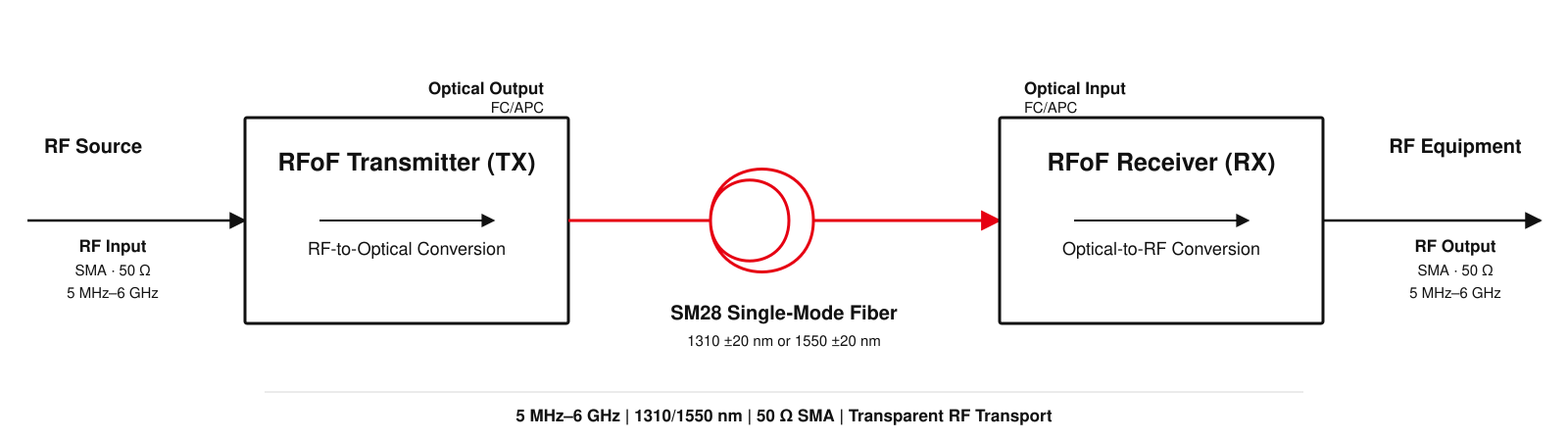

 5 MHz～6 GHz帯RF光ファイバーリンクアーキテクチャ

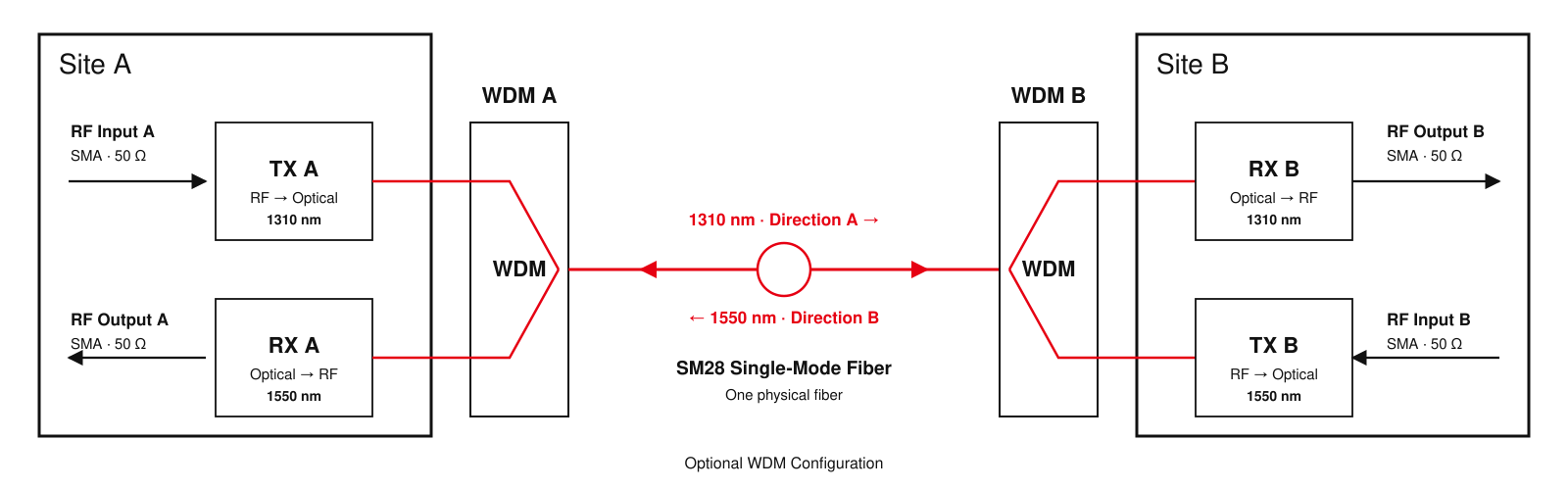

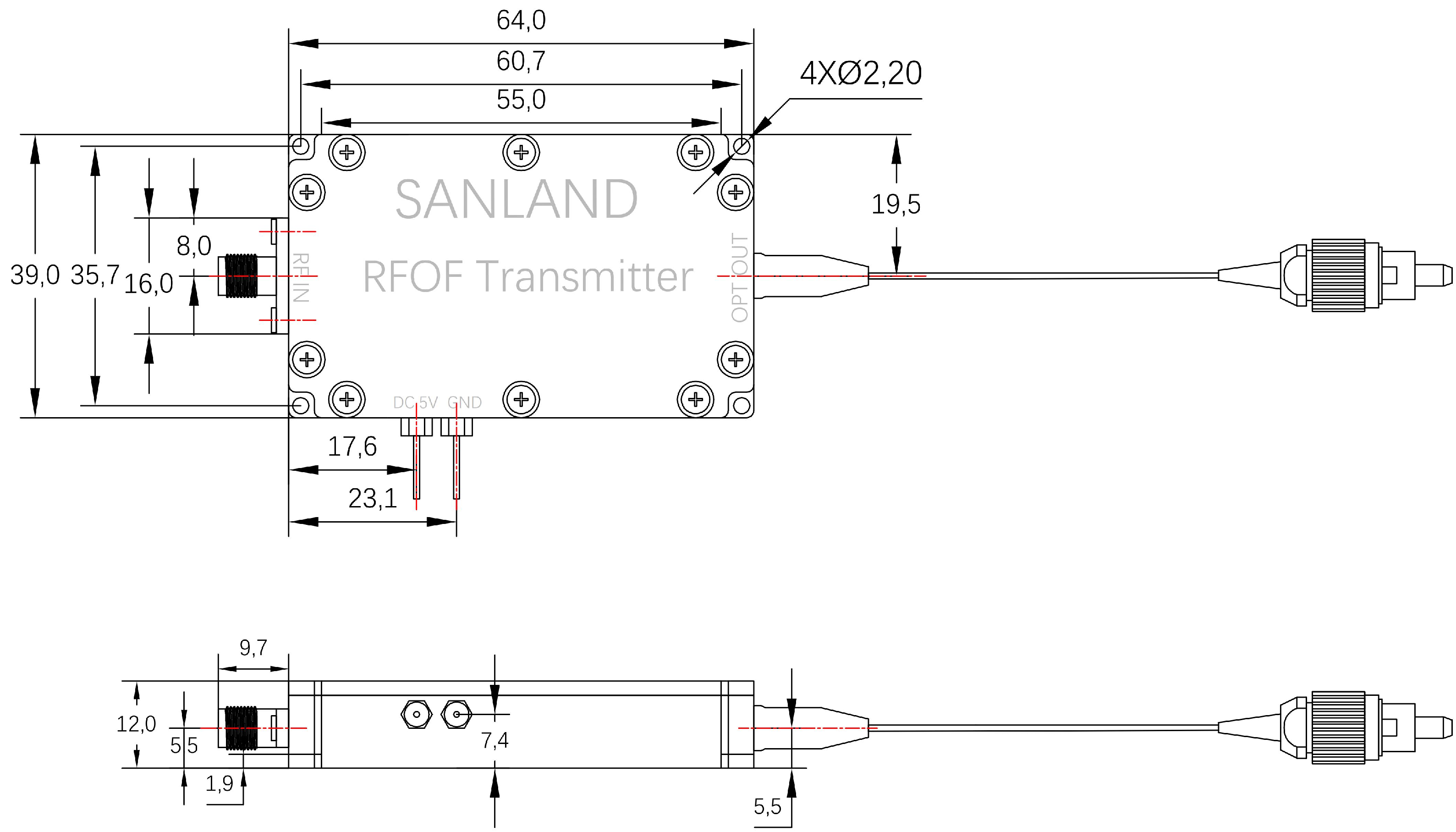

TXモジュール

Mechanical dimension drawing of the SANLAND 5 MHz to 6 GHz RF over fiber transmitter module, showing top and side views, SMA RF input, optical output, and 5 V power pins.

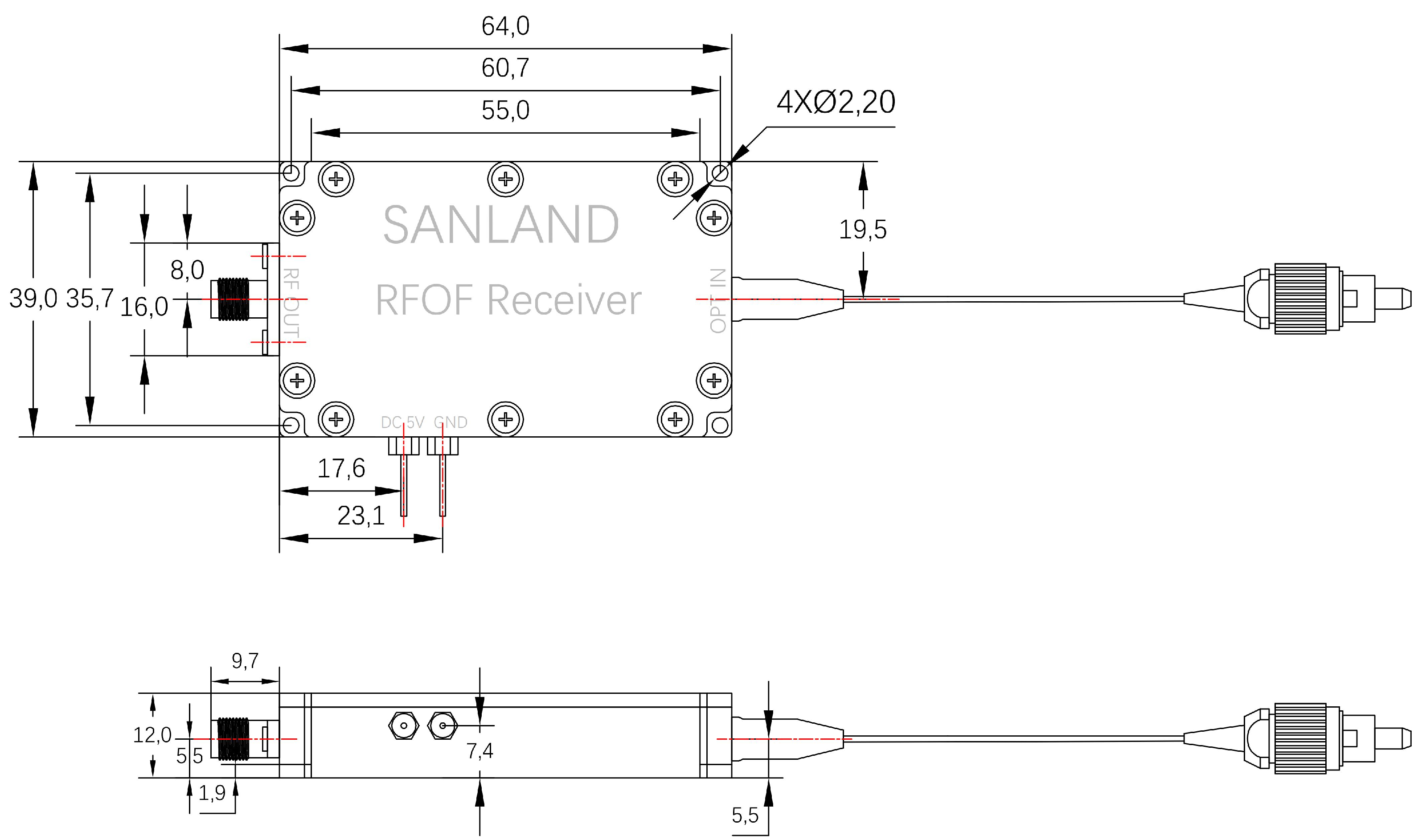

RXモジュール

 よくある質問

RF over Fiberリンクは、デジタル変調されたRF信号を送信できますか？

このモジュールはRF波形を透過的に伝送し、指定された周波数および入力電力範囲内のアナログ信号とデジタル変調されたRFキャリアの両方に適しています。

モジュール1つでRF over Fiberリンクを構築できますか？

いいえ。完全な一方向リンクを実現するには、同じ光波長で動作する送信機と受信機がそれぞれ1つずつ必要です。

遠隔地への無線周波数伝送に、同軸ケーブルではなく光ファイバーを用いた無線周波数伝送を使用する理由とは？

RF over Fiberは、長距離ケーブル配線、信号損失、電磁干渉が懸念される遠隔地や分散型のRFリンクに最適です。この5MHz～6GHzのリンクは、広帯域幅と信号品質を維持しながら、元のRF信号をシングルモード光ファイバーで伝送します。

どのような種類の繊維が必要ですか？

標準構成では、FC/APC光接続を備えたSM28シングルモードファイバーを使用します。

最大伝送距離はどれくらいですか？

サポートされる伝送距離は、送信機の光出力、光ファイバー損失、コネクタ損失、および必要なRF性能によって異なります。リンクバジェット評価のためには、お客様は光ファイバーの距離とリンク要件をご提供いただく必要があります。

 RF性能

パラメータ	価値
RF周波数範囲	5 MHz～6 GHz
RF入力電力	-35～-15 dBm
RF出力電力	-15～+5 dBm
入力P1dB	標準値 -10 dBm
IIP3	標準値：33 dBm
SFDR	90～104 dB・Hz^2/3
ノイズ指数	16～30 dB
ゲインの平坦性	±3 dB 最大
入力/出力VSWR	2:1
RFインピーダンス	50Ω
RFコネクタ	SMA
リンクゲイン	20 dB

 光学性能

パラメータ	価値
光波長	1310 ±20 nm または 1550 ±20 nm
TX光出力電力	標準出力3mW
光入力電力	-15～+2 dBm
受信感度	-20 dBm
繊維の種類	SM28シングルモードファイバー
光コネクタ	FC/APC規格準拠。その他のコネクタオプションも利用可能。

 電気、機械、環境

パラメータ	価値
供給電圧	4.8～5.2V DC、標準5V
供給電流	標準値：160mA
モジュール寸法	約64×39×12mm
動作温度	-20℃～+50℃
保管温度	-45℃～+85℃
