長距離アナログRF信号伝送のための6GHz帯RF光ファイバー伝送

主な機能

●優れた直線性、優れたゲイン平坦性

● 最大6.0GHzに対応

●プラグアンドプレイ：外部制御は不要

●アナログRF信号を光信号に変換し、またその逆に戻す

● インピーダンス50オーム

● RoHS指令準拠

製品カテゴリ

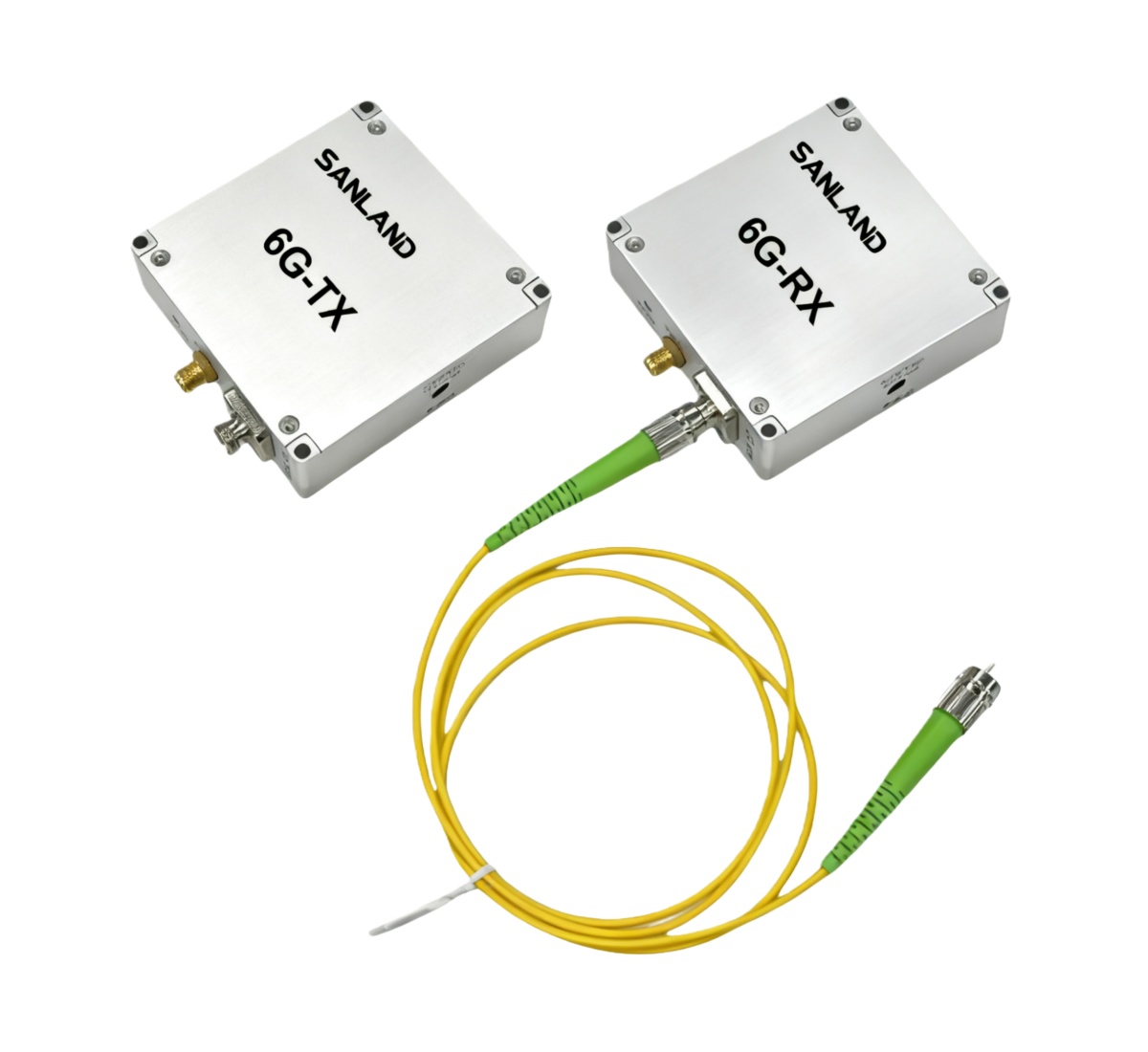

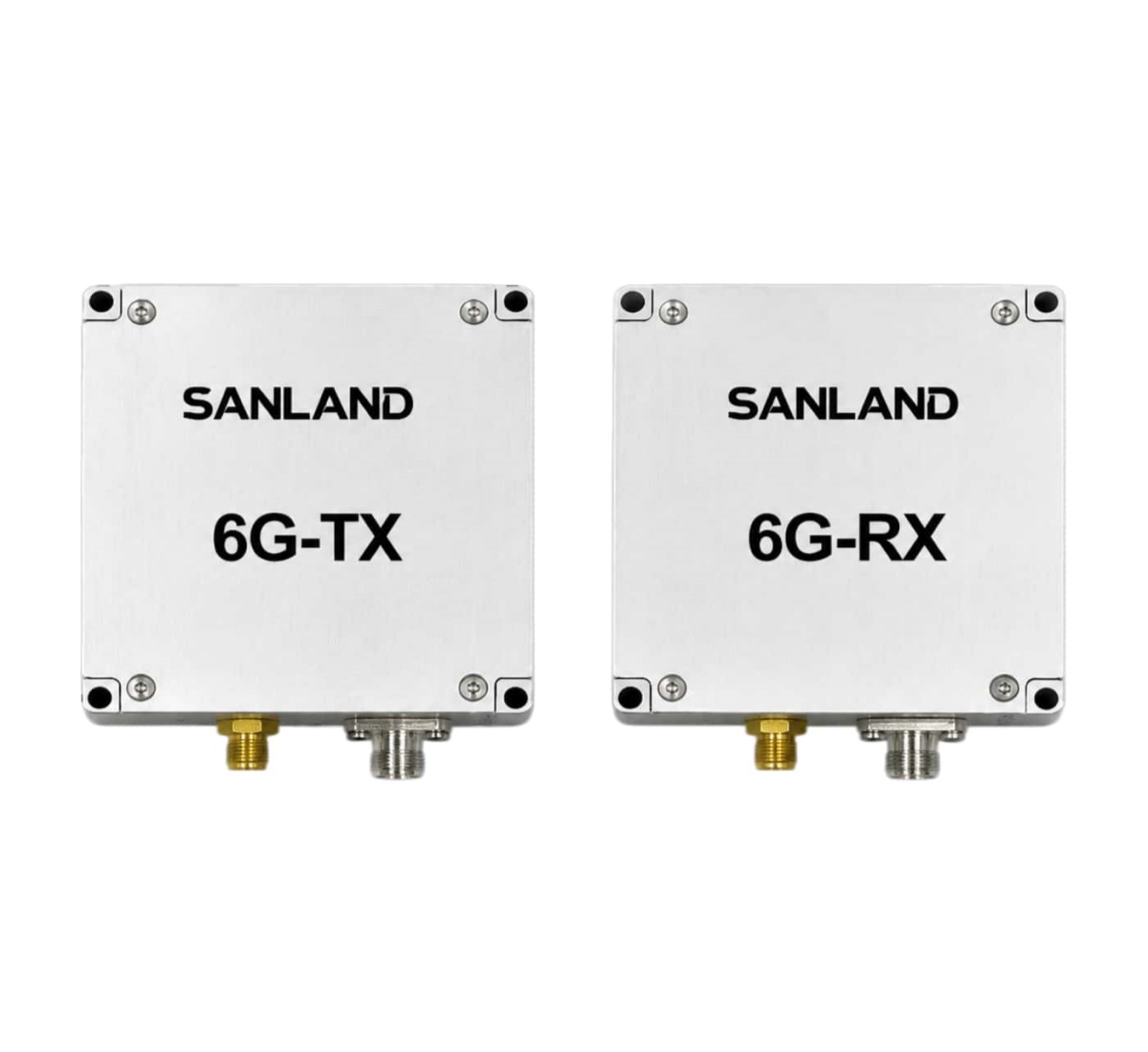

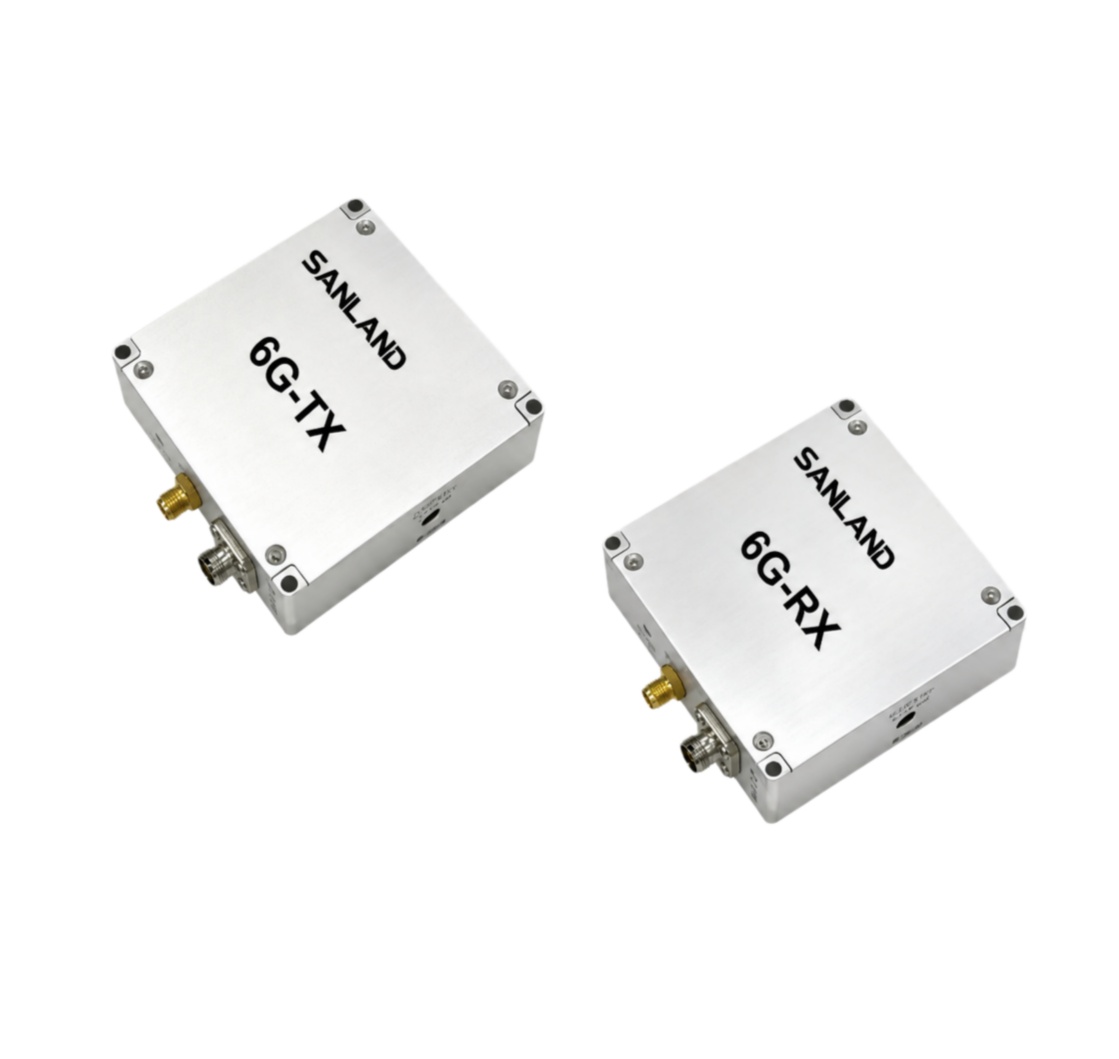

サンランドの革新的なRFoF製品ラインは、手のひらサイズのRFoFアナログモジュールで構成されており、RF信号を光信号に変換して長距離伝送を可能にします。光送信機を使用する送信ユニットはRF信号を光信号に変換し、受信ユニットはRF信号に逆変換します。これら2つのユニットは、顧客のシングルモード光ファイバーを介して接続されます。

6.0GHz RFoFリンク–簡略化されたブロック図

Programmable 6.0GHz RFoF–Simplified Block Diagram

制限値

絶対最大定格システムに従って

シンボル	パラメータ	最小	最大。	ユニット
T_s	ストレージ温度	-40	+85	℃
T_o	オペレーティング温度	-20	+75	℃
R_Hs	相対的湿度保管	5	95	%

特徴

（帯域幅：5～6000MHz、Tmb＝25℃、VB＝5V、ZS＝ZL＝50Ω）

電気	ユニット	仕様
周波数範囲	MHz	5-6000
利益（名目値）	dB	20
ゲインの平坦性	dB	±2.5
入力P1 dB	dBm	-18
ノイズ指数	dB	16
SFDR	dB/Hz^2/3	104
ゲイン平坦度 36 MHz	dB	±0.25
最大入力損傷なし	dBm	20
VSWR入力/出力	dBm	2.6:1
入力/出力インピーダンス	オーム	50
Txユニットの現在の消費量（ 12VDC)	mA	100
Rxユニットの現在の消費量（ 12VDC)	mA	100
力 LEDステータスインジケーター（送信/受信）	-	G
光ファイバー内の光パワー	mW	3±0.5
寸法（L）WH)	MM	70x 83.5x 23
送信機の波長（標準）	nm	1310または1550が選択可能です
製品ファミリー：光ファイバーコネクタ	-	FC/装甲兵員輸送車

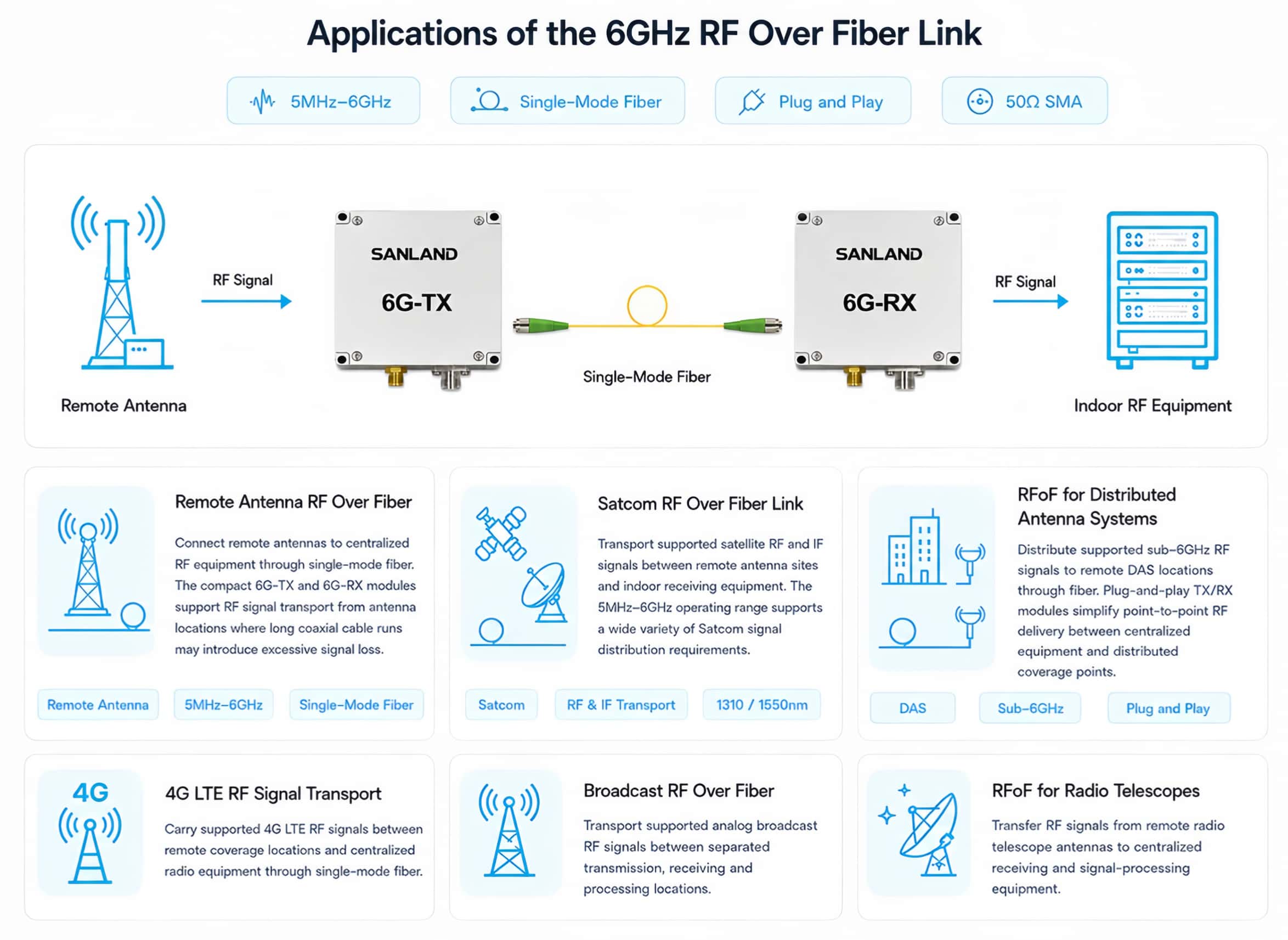

遠隔アンテナ通信
衛星通信
4G LTE
放送
分散アンテナ
電波望遠鏡
