現代ネットワークにおける光伝送の役割

従来の同軸ケーブルは、伝送距離、帯域幅、干渉耐性において限界がある。伝送経路を光ファイバーに切り替えることで、通信事業者やサービスプロバイダーは以下のメリットを得られる。

• 延長されたリーチ 信号損失はほとんどない。
• 広範囲の周波数に対応 最大2600MHz。
• 外部ノイズおよびEMIに対する耐性信号品質の安定性を維持するのに役立ちます。
• 柔軟な統合 FTTH環境と衛星放送環境の両方において。

これらの利点により、光送信機および受信機ソリューションは、次世代配電システムの重要な要素となる。

ソリューションの主な特徴

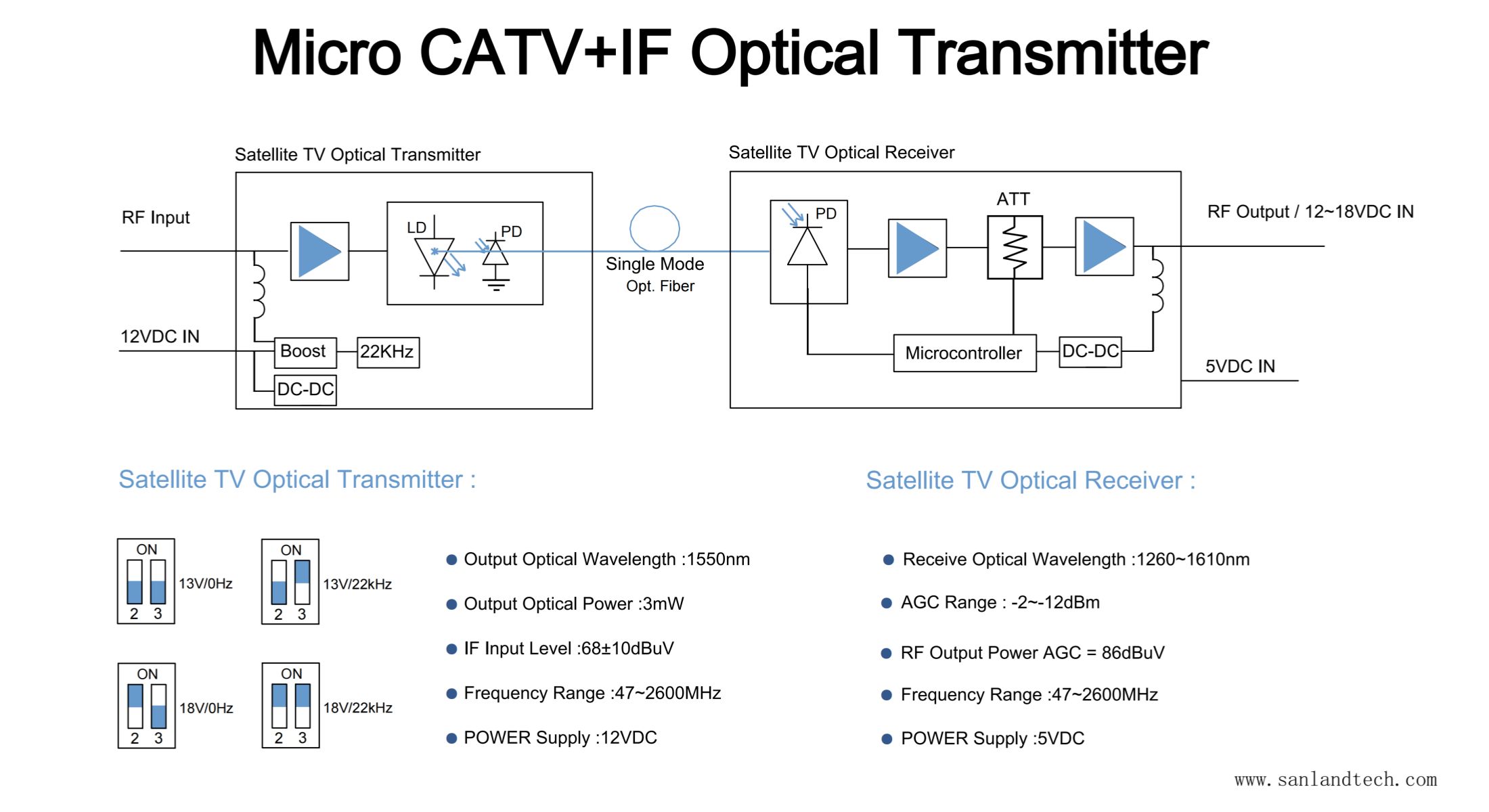

CATV+IF光リンクは、信号源に送信機、受信側にAGC受信機を配置して構成されます。これら2つのモジュールは異なる機能を持ちますが、1つの伝送システムとして動作します。

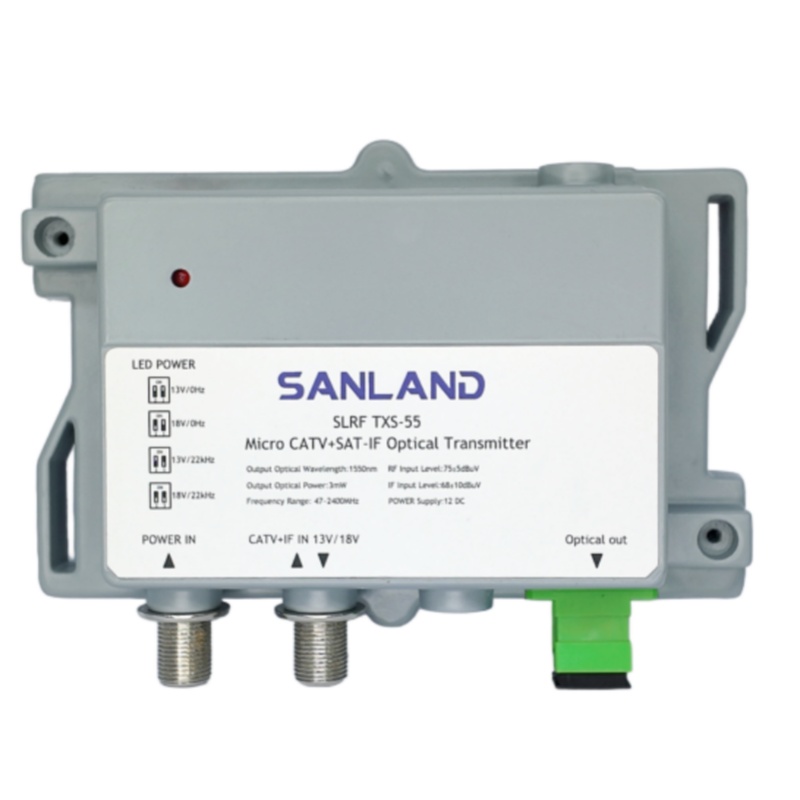

光送信機

波長1550nm・光出力3mW

送信機は、CATVおよび衛星の中間周波数（IF）信号を光信号に変換し、シングルモード光ファイバーを通して伝送します。

• 長距離光ファイバー伝送向けに安定した光パワーを供給します。
• サポート 47～2600MHz CATVおよび衛星IF信号用。
• コンパクトでエネルギー効率の良い設計を採用し、 12VDC.

詳細を見る →

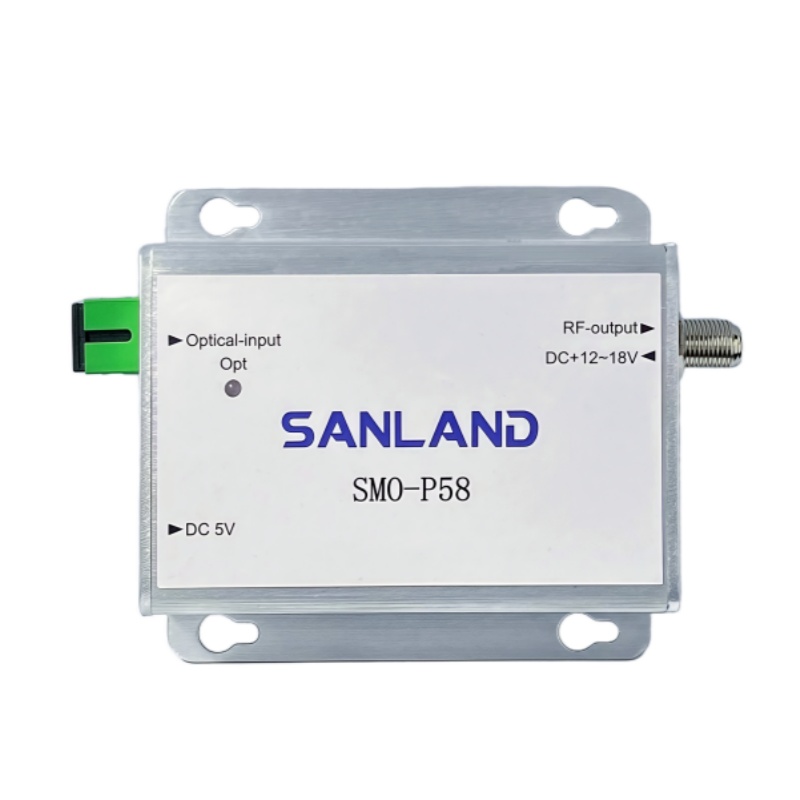

AGC搭載光受信機

70～2600MHzの帯域幅・安定したRF出力

受信側では、受信機が光信号を無線周波数（RF）信号に変換します。受信機のAGC（自動利得制御）機能により、受信光パワーの変化に応じて出力が一定に保たれます。

• カバー 70～2600MHz ±2dBの周波数特性平坦性を有する。
• 維持する 84～88 dBµV 光入力としてのRF出力は、 −12～−2 dBm.
• 鮮明な映像と安定したブロードバンド性能を実現するために、高いCNRとMERを維持します。
• 低消費電力、コンパクトなサイズ、そして見やすいモニタリング用LEDを兼ね備えています。

詳細を見る →

アプリケーションシナリオ

FTTH（光ファイバー回線）

光ファイバー回線はCATVとブロードバンドサービスを加入者に直接提供し、エンドユーザーが最小限のメンテナンスで強力かつ安定した信号を受信できるようにする。

衛星テレビ配信

衛星IF信号とCATV信号は1本の光ファイバーで伝送できます。このシステムは 13/18V制御および22kHzトーン切り替え 衛星ネットワークで一般的に使用されている。

複合サービスネットワーク

CATV、高速インターネット、衛星放送を1つのソリューションに統合することで、ネットワークアーキテクチャを簡素化し、運用コストを削減できます。

通信事業者がCATV+IF光ソリューションを選ぶ理由

ネットワーク事業者やシステムインテグレーターにとって、光リンクの価値は、伝送性能と実用的な導入機能の組み合わせにある。

• 広帯域性能： 既存および将来のサービスにおいて、最大2600MHzまでをサポートします。
• 信頼性の高い出力： AGC技術は、光出力の変動によって引き起こされる変動を抑制します。
• 簡単な統合： コンパクトな構造とSC/APCコネクタにより、設置が容易です。
• 拡張準備完了： 光ファイバーによるルーティングは、サービスエリアや配送ネットワークの拡大に伴い、柔軟性をもたらします。

最後に

ネットワーク事業者、ISP、システムインテグレーターにとって、 CATV+IF光送信機および受信機システム 実績のあるソリューションです FTTHおよび衛星テレビアプリケーション光ファイバーの強みとAGC（自動利得制御）を組み合わせることで、高品質なサービス提供、安定したネットワーク性能、そして将来のブロードバンドおよび放送の拡大に向けた現実的な道筋を支える。

ネットワークでCATV+IF光伝送を適用する方法について詳しくは、 追加の技術情報については、SANLANDにお問い合わせください。 および必要な事項の確認に関する支援。
