繊維上のプログラム可能な6.0GHz RF

SANLAND's Programmable 6.0GHz RF over Fiber

繊維上のプログラム可能な6.0GHz RF

重要な機能

●次の世代RFOFモジュールが大幅に向上します
●最大6.0GHzをサポートします
●より良い直線性、優れたゲインのフラットネス、TX、RX、およびリンクゲインコントロール
●非常に低い着信信号の場合、MDS〜-168 dB/Hzを備えたLNAを備えた6 dBまでのノイズ数値
●内部マイクロコントローラーにより、ソフトウェアによって有効になっているRFと光制御が可能になります
●エンドツーエンドの診断により、ソフトウェアによって有効になっているインストール時間とメンテナンス時間が短縮されます
●90°Cの変動で±1 dBのゲインバリエーションS21(FO)、特別なアルゴリズムを利用
●PCにインストールされたGUIによるリモート管理
●50および75オームのインピーダンス




Sanlandの革新的な制御可能なRFOF製品ラインは、変換に使用されるパームサイズのアナログRFOFモジュールで構成されています
RFは光信号に信号を送信して、長距離を継続します。光送信機を使用したTXユニットは、RFを光信号に変換し、RXユニットはRF信号に戻ります。 2つのユニットは、顧客のシングルモードファイバーを介して接続されています。

SanlandのRF Over Fiber(RFOF)モジュールは、電気通信、衛星、無線望遠鏡、流通アンテナ、ブロードキャストオーディオとビデオ、およびタイミングの同期に適しています。たとえば、ポイントツーポイントアンテナは、繊維ケーブルでコントロールルームから数キロから数キロ離れたところに接続できます。ベースステーションは、ファイバーを介してリモートセクターアンテナに接続できます。衛星アンテナは、ファイバーソリューションを介してRFによってファイバーケーブルを介してリモートサイトに接続できます。

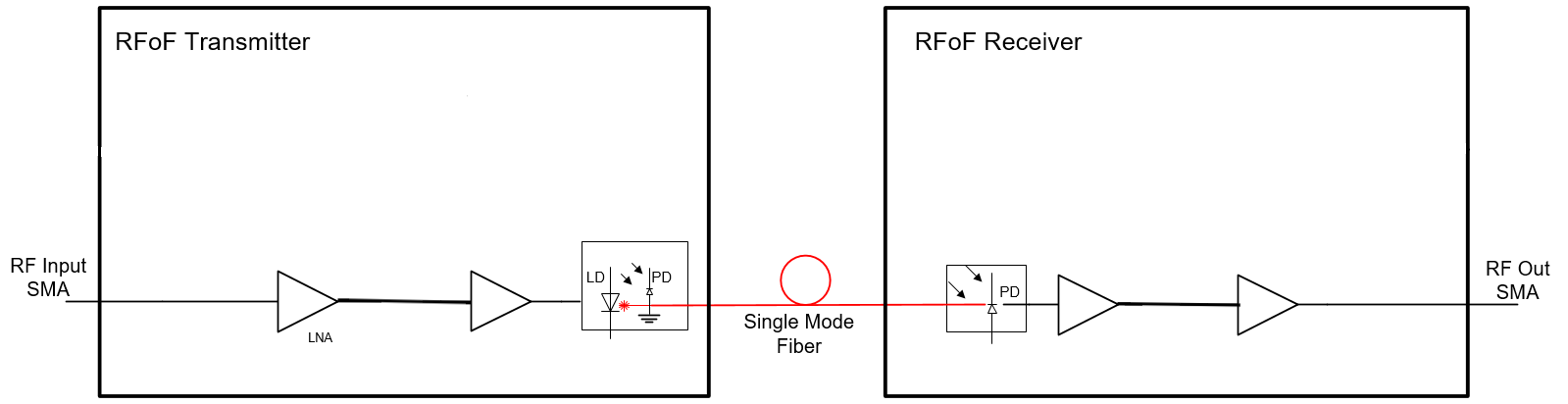

プログラム可能な6.0GHz RFOF簡素化されたブロック図
Programmable 6.0GHz RFoF–Simplified Block Diagram



電気



ユニット

仕様

(典型的な)

仕様

(典型的な)

LNA「オフ」
LNA「オン」

周波数範囲

MHz

0.5-6000

0.5-6000

調整可能なリンクゲイン(名目値)

dB

7

37

減衰器31 dB(TX、RX)

dB

0.5

0.5

平坦さを獲得します

dB

±2.5

±2.5

入力P1 db

DBM

-3

-33

ノイズ図

dB

27

6

SFDR

DB/HZ2/3

104

100

36 MHzの平坦性を獲得します

dB

±0.25

±0.25

補正されていない温度上のゲインの変動

dB

±3.5

±3.5

温度上の補正ゲインの変動

dB

±1

±1

RFOFリンク間の修正ゲイントラッキング

dB

±0.5

±0.5

最大入力ダメージなし

DBM

20

20

偽り

DBM

-100

-100

VSWR入力 /出力

DBM

1.7:1

1.7:1

入力 /出力インピーダンス

オーム

50

50

光学的および電気的







TXユニットの現在の消費(5VDCで)

mA

260

385

RXユニットの現在の消費(5VDCで)

mA

225

225

レーザーダイオード波長

µm

1.31または1.55

1.31または1.55

ファイバーの光学電力

mw

2.3±0.5

2.3±0.5

LEDステータスインジケーター(TX/RX)

-

RGB

RGB

機械的および環境的パラメーター







動作温度

°C

-20〜 +70

-20〜 +70

保管温度

°C

-40〜 +85

-40〜 +85

EMCと安全

-

CE&FCC

CE&FCC

  • リモートアンテナ通信
  • satcom
  • 4G LTE
  • 放送
  • 分散アンテナ
  • 無線望遠鏡
