SLRF TXS-55 CATV optical transmitter with F-type RF input, SC/APC optical output, and compact housing for 47–2400 MHz CATV and SAT-IF fiber optic signal transmission.

マイクロCATV + SAT-IF光ファイバー送信機、47～2400MHz | SLRF TXS-55

主な機能

● CATV+SAT-IF信号送信用に設計、周波数範囲47～2400MHz

● RF入力ポートは、12Vまたは13/18Vの電圧と0/22kHzの信号を提供します（13/18Vと0/22kHz信号の選択には2つのダイヤルスイッチを使用します）。最大電流は500mAです。

●優れた直線性と平面性

● シングルモードファイバーの高反射損失

● GaAsアンプのアクティブデバイスを使用

● 超低騒音技術

● 小型で設置も簡単

●電源供給状態を示す赤色LED

今すぐ問い合わせる

データシート

製品カテゴリ

本装置は、CATVおよび衛星中間周波数（SAT-IF）信号伝送用に設計された高性能光ファイバー伝送装置です。47～2400MHzの広い周波数範囲に対応し、優れた直線性、低ノイズ、コンパクトな構造を兼ね備えているため、様々なRF信号伝送用途に適しています。

Micro CATV+IF optical transmitter and receiver diagram showing RF input, single mode optical fiber transmission, 1550nm optical output, 3mW optical power, 47–2600MHz frequency range, and satellite TV RF over fiber signal distribution.

アイテム	説明
RFコネクタ	F-女性
光コネクタ	SC/APCまたはFC/APC
電源	F-女性
光反射損失	45 dB以上
光ファイバーの種類	シングルモード
周波数範囲	47～2400MHz
CTB	63 dB以上
CNR	52 dB以上
CSO	60 dB以上
リターンロス	≥14dB
平坦性	±2dB
入力インピーダンス	75Ω
電源	12VDC 1A
12Vまたは13/18V DC	500mA
消費電力	<4W
寸法	130×97×32 mm

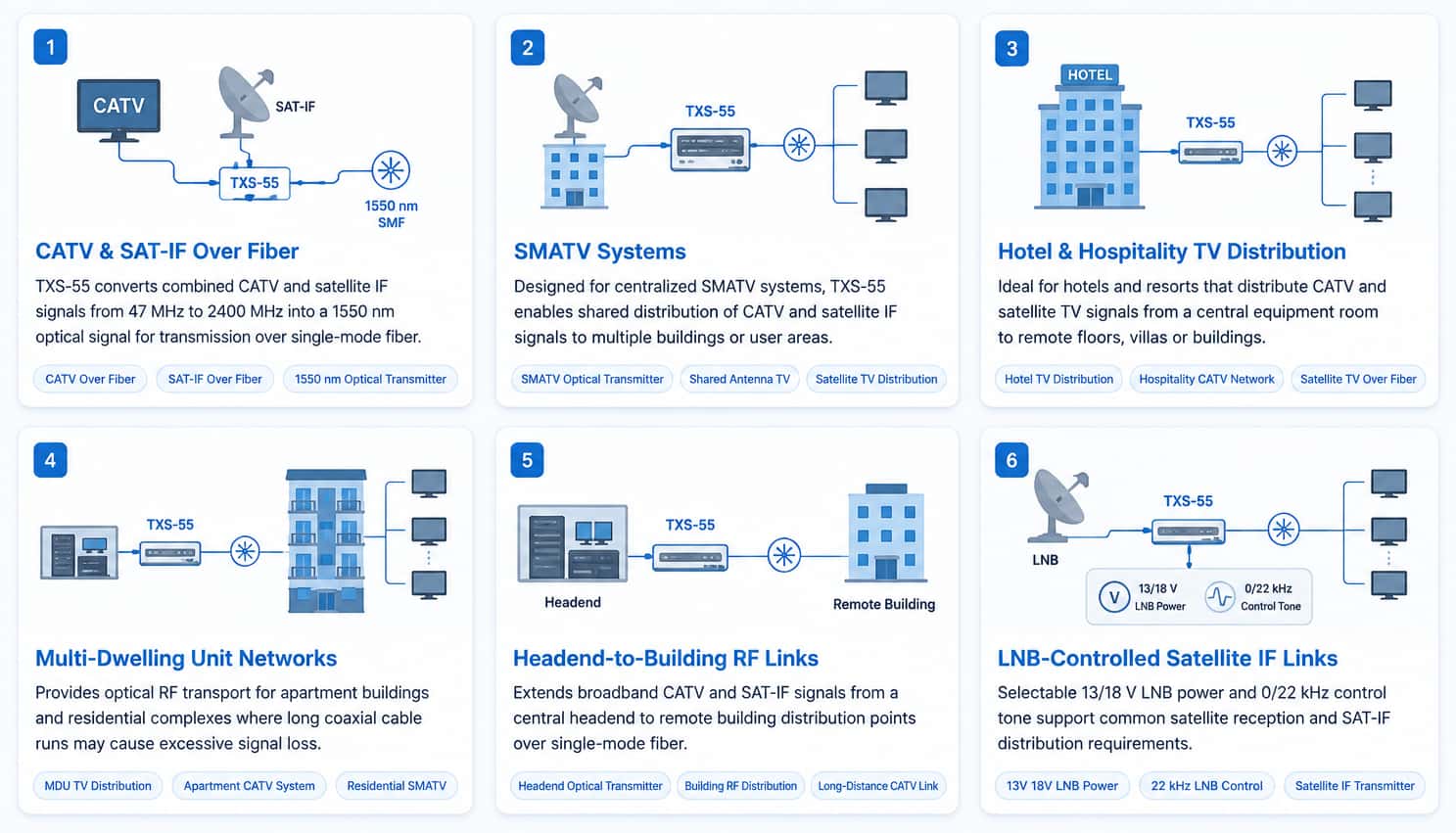

CATV信号伝送
衛星IF信号伝送
光ファイバーリンク上のRF
光ファイバーRF分配システム
コンパクトなヘッドエンドまたはリモートRF伝送アプリケーション
