SG117は、DCから3.5GHzまでの汎用広帯域RF増幅用に設計されたGaAs pHEMTブロードバンドアンプです。高利得、低ノイズ、高直線性、無条件安定性をコンパクトな6ピンパッケージに凝縮したSG117は、無線、ブロードバンド、衛星通信システムのRFフロントエンド、バッファアンプ、ゲインステージに最適です。5Vの単一電源とコンパクトなSOT-363パッケージにより、スペースに制約のあるRF設計への組み込みが容易です。

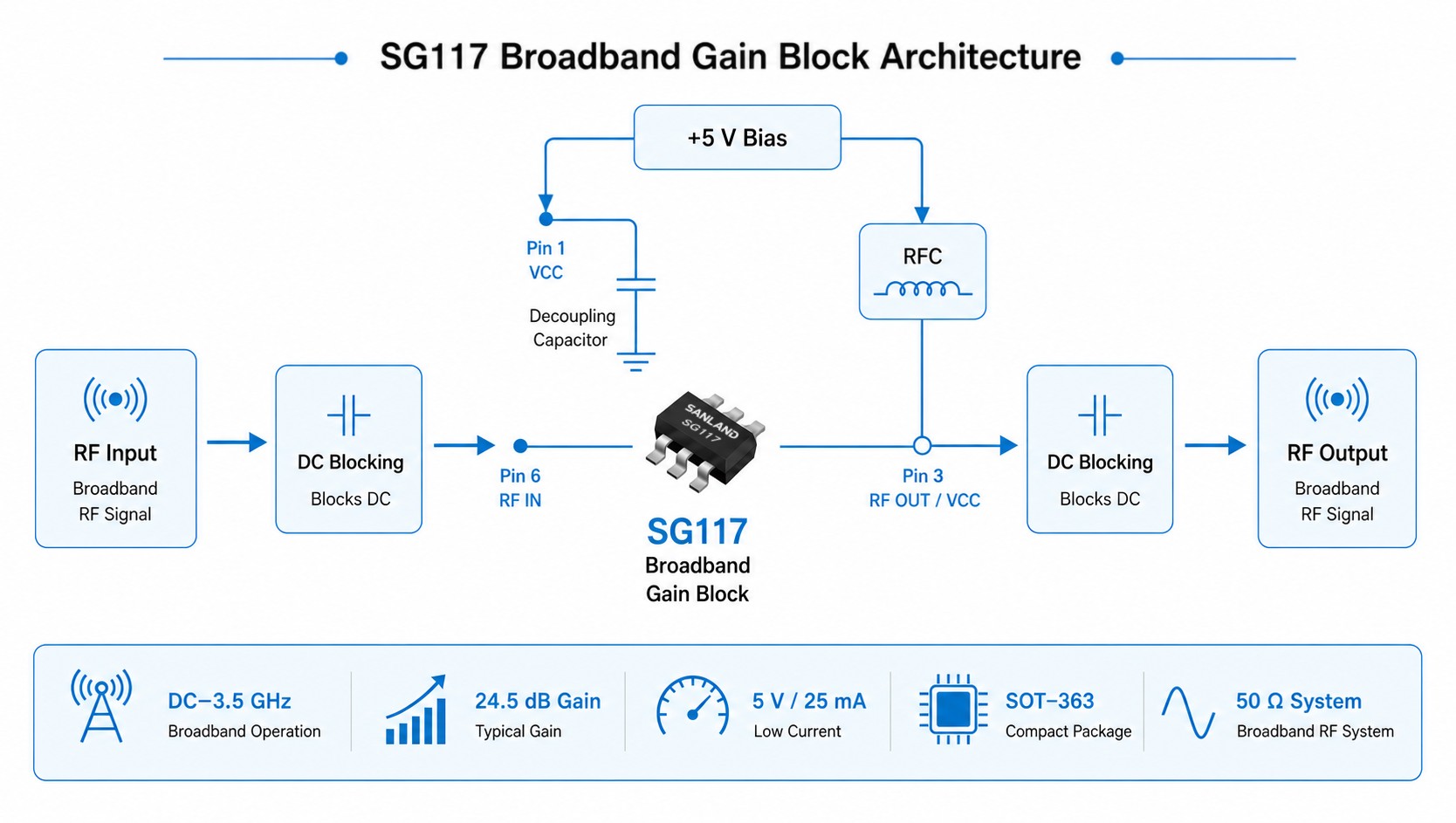

SANLAND SG117 broadband RF gain block amplifier architecture showing RF input and output, DC blocking capacitors, 5V bias, RFC bias feed, Pin 6 RF input, Pin 3 RF output/VCC, and SOT-363 package

 ピン割り当てとパッケージ

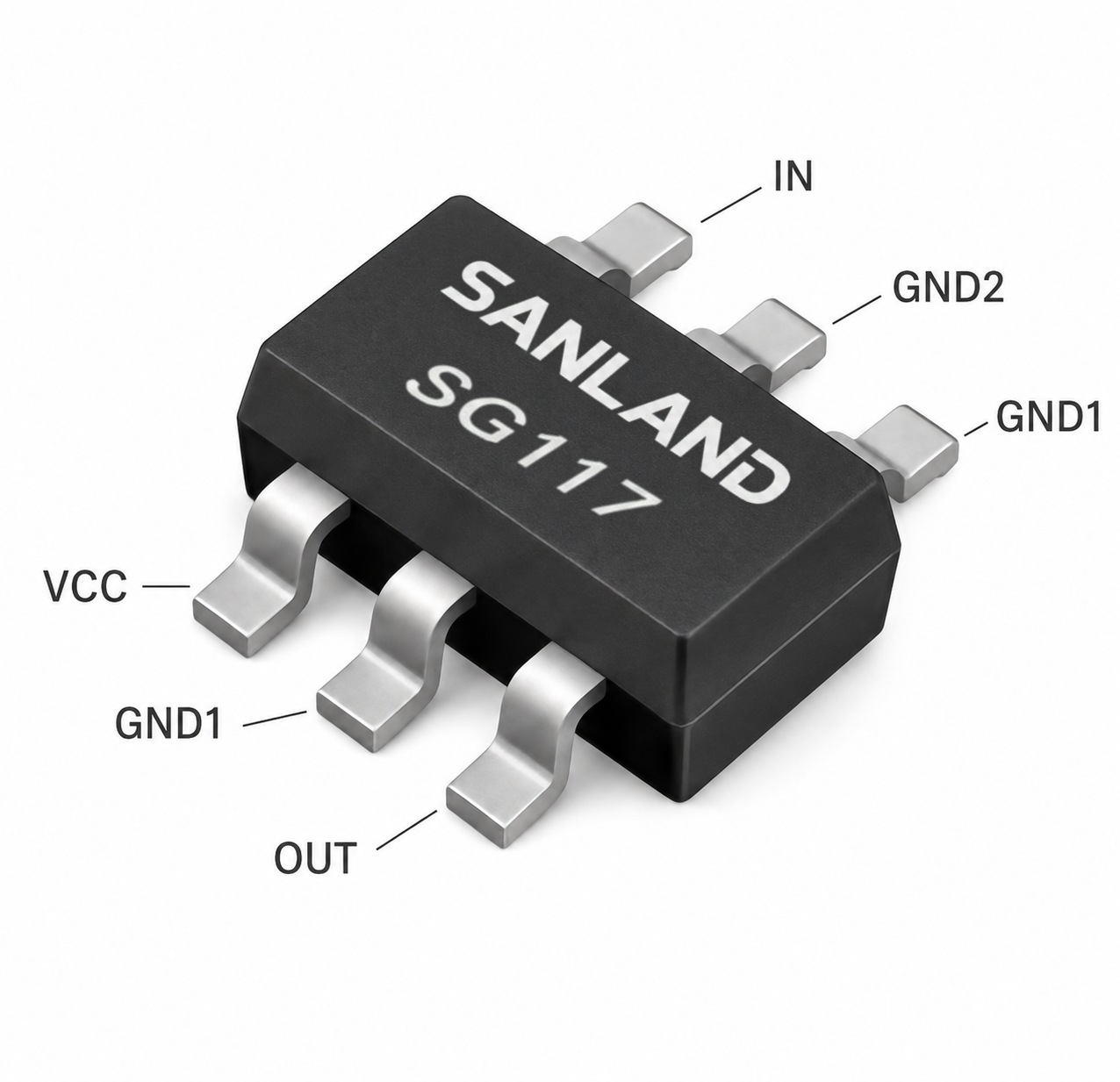

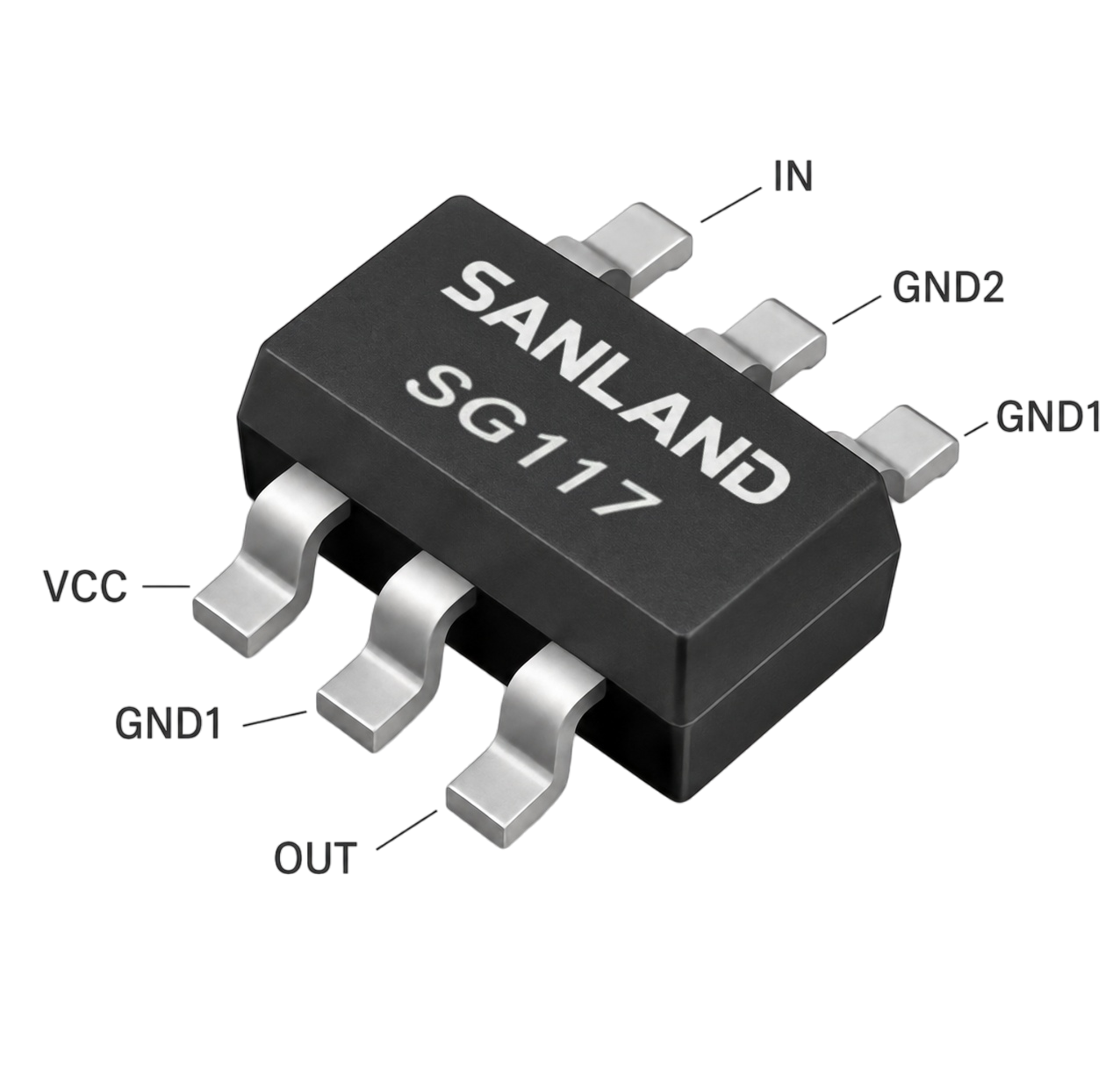

SG117 SOT-363 RF gain block amplifier pin assignment showing VCC, RF input, RF output/VCC and ground pins

ピン	関数	説明
1	VCC	入力ゲートのバイアス電圧
2、4、5	GND	GND
3	RF出力/VCC	RF出力；RFチョークを通してVCCを印加；DCブロッキングコンデンサが必要
6	RF入力	RF入力；DCブロッキングコンデンサが必要

本体サイズ: 2.2 × 1.35 × 1.1 mm 最大。

コンパクトな6ピンSOT-363パッケージを採用したSG117は、基板スペースが限られている広帯域MMICアンプの設計に適しています。

レガシーRF設計評価

BGA2866またはBGA2867の代替品を検討中ですか？

SG117は、DCから3.5GHzまでの周波数帯域をカバーする5V、SOT-363パッケージの広帯域RFアンプです。既存のBGA2866およびBGA2867設計におけるエンジニアリング評価に利用できます。用途に応じて、必要なゲイン、雑音指数、出力性能、および既存のバイアス回路を検討する必要があります。

DC～3.5GHz 5V電源 SOT-363パッケージ

NXPリファレンス部品

BGA2866設計

NXPは指定する 950MHzにおける標準ゲインは23.9dBSG117は以下に記載されています。 1GHzで24.5dBこれらを出発点として、実際の周波数帯域におけるゲイン応答を比較してください。

現在のチェック: BGA2866の消費電流は17.4mA、SG117の標準値は25mAで、いずれも5V時である。

NXPリファレンス部品

BGA2867設計

NXPは指定する 950MHzにおける標準ゲインは27.1dBSG117は以下に記載されています。 1GHzで24.5dB利用可能なシステムゲインマージンが要件を満たしているかどうかを確認してください。

現在のチェック: BGA2867の消費電流は21.7mA、SG117の標準値は25mAで、いずれも5V時である。

上記の標準値は、異なる試験周波数および評価条件に基づいています。デバイスを比較する際は、想定される回路において同じ周波数を使用してください。

重要チェック：出力バイアス回路

SG117はピン3を RF出力/VCC また、出力バイアス用にRFチョークが必要です。BGA2866とBGA2867では、ピン3は RF_OUT また、出力インダクタは不要です。代替品を検討する前に、PCBの接続、バイアス部品、およびDCブロッキングコンデンサを確認してください。

設計で検証すべき事項

RF性能動作帯域全体における利得、NF、P1dB、およびOIP3。

回路と電源出力バイアス、DCブロッキング、電流バジェット、および熱マージン。

調達ニーズ資格取得までのスケジュールと年間需要予測。

相互参照レビューを依頼する

元の部品番号、周波数範囲、目標ゲイン/NF、直線性要件、回路図または部品表（入手可能な場合）、および年間数量をSANLANDのエンジニアリングチームにお送りください。

相互参照レビューを依頼する

 よくある質問

SG117の動作周波数範囲はどれくらいですか？

SG117は、DCから3.5GHzまでの広帯域RF増幅用に設計されています。

SG117に必要な電源電圧はどれくらいですか？

SG117は、標準的な静止電流が25mAの5V RFゲインブロックアンプであり、小型で低電流のRF設計に適しています。

SG117はどのパッケージを使用していますか？

SG117は、スペースに制約のあるRF設計に適した、コンパクトな6ピンSOT-363パッケージで提供されます。

SG117はどのような用途向けに設計されていますか？

SG117は、無線通信、ISMおよびWLANシステム、DBS/TVRO、RFフロントエンド、バッファアンプ、チューナー用途向けの広帯域RFゲインステージで使用できます。

SG117は、従来の広帯域MMIC設計において評価対象となり得るか？

はい。SG117は、NXP BGA2866、BGA2867、BGA2869などの既存のSOT-363広帯域MMICゲインブロックからの移行時に、エンジニアリング評価の対象として検討できます。回路構成、バイアスネットワーク、ゲイン要件、RF性能は、アプリケーションごとに個別に検証する必要があります。

SG117 / RF仕様

RF性能

パラメータ	標準値	試験条件
周波数範囲	DC～3.5GHz	—
得	24.5 dB	@ 1 GHz
ノイズ指数	2.7 dB	@ 1 GHz
OIP3	+21 dBm	@ 1 GHz
出力P1dB	+10 dBm	@ 1 GHz
S11	-14 dB	@ 2.5 GHz
S22	-12 dB	@ 2.5 GHz
S12	-32 dB	@ 2.5 GHz
供給電圧	5V	—
供給電流	標準値 25 mA	—
システムインピーダンス	50Ω	試験条件
パッケージ	SOT-363	6ピン

テストベース

標準的なRF性能は、5V電源を用いた50Ωシステムで特性評価されており、広帯域ゲインブロックの選択およびRF設計のための基準データを提供する。

SG117 / 測定曲線

周波数に対する典型的なRF性能

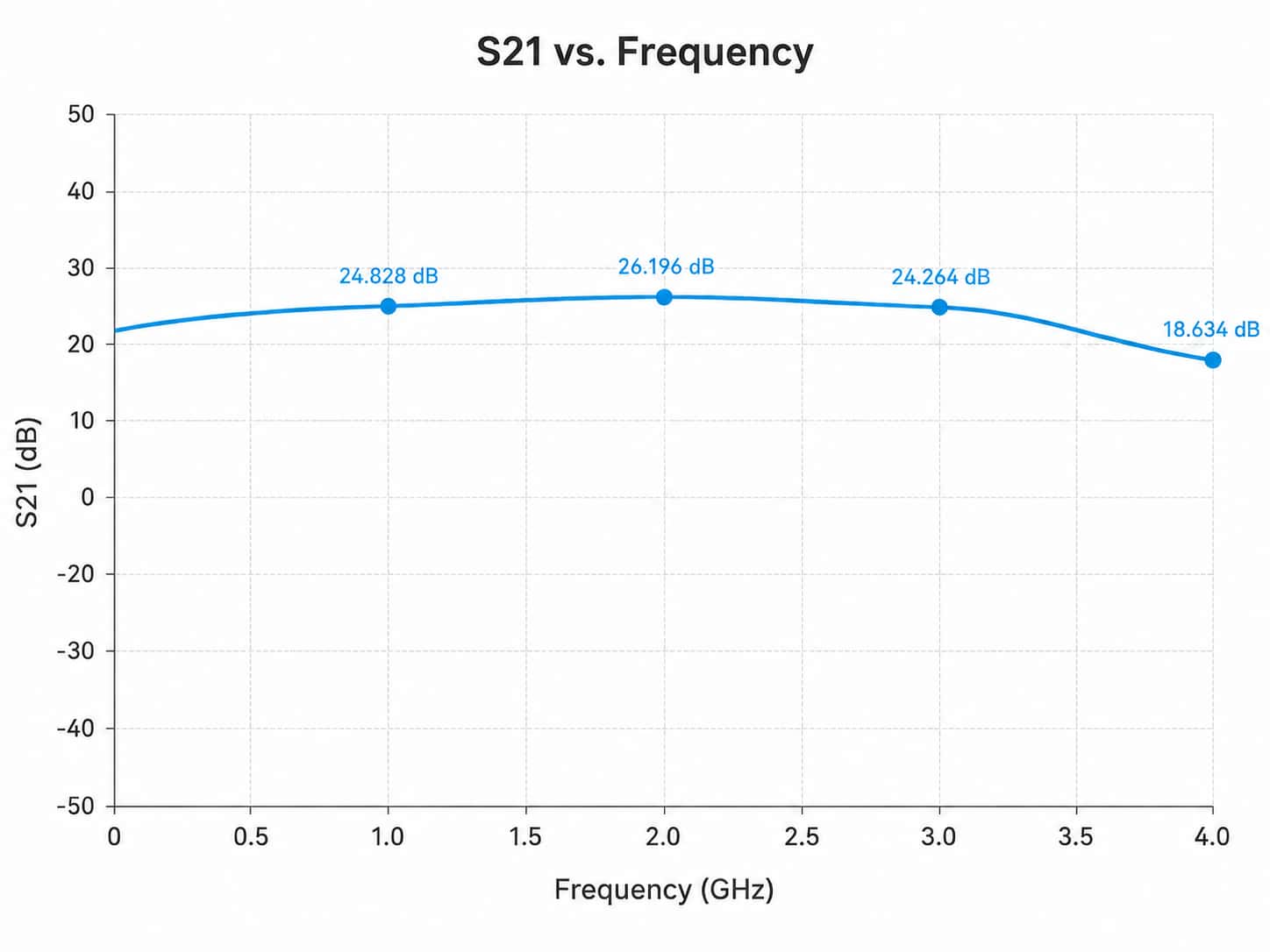

SG117 S21 versus frequency curve showing broadband forward transmission performance from 0 to 4 GHz, with S21 values of 24.828 dB at 1 GHz, 26.196 dB at 2 GHz, 24.264 dB at 3 GHz and 18.634 dB at 4 GHz — 01 **S21** 前方伝送

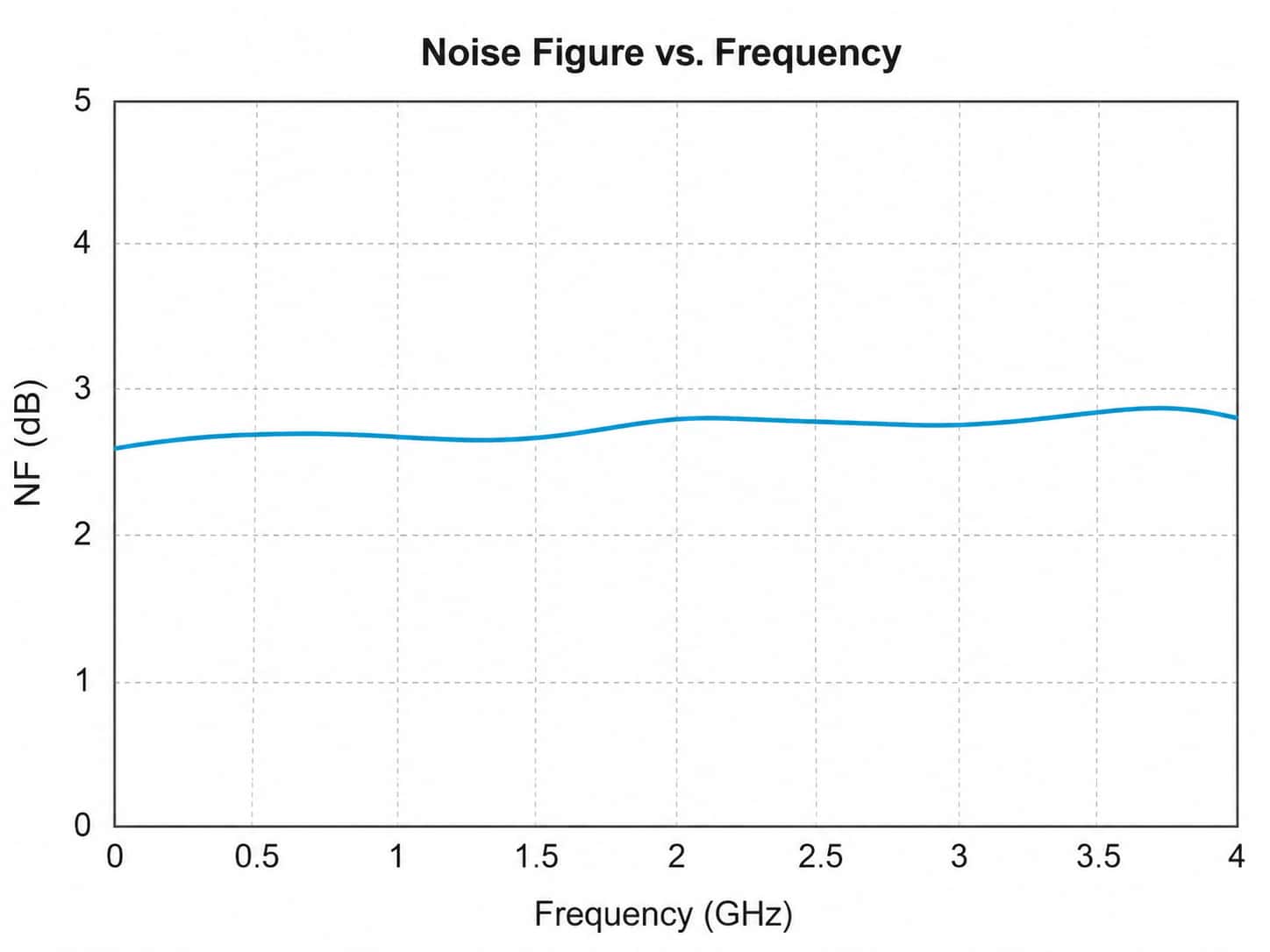

SG117 RF gain block noise figure versus frequency curve showing NF performance across the broadband operating range — 02 **ノイズ指数** 騒音応答

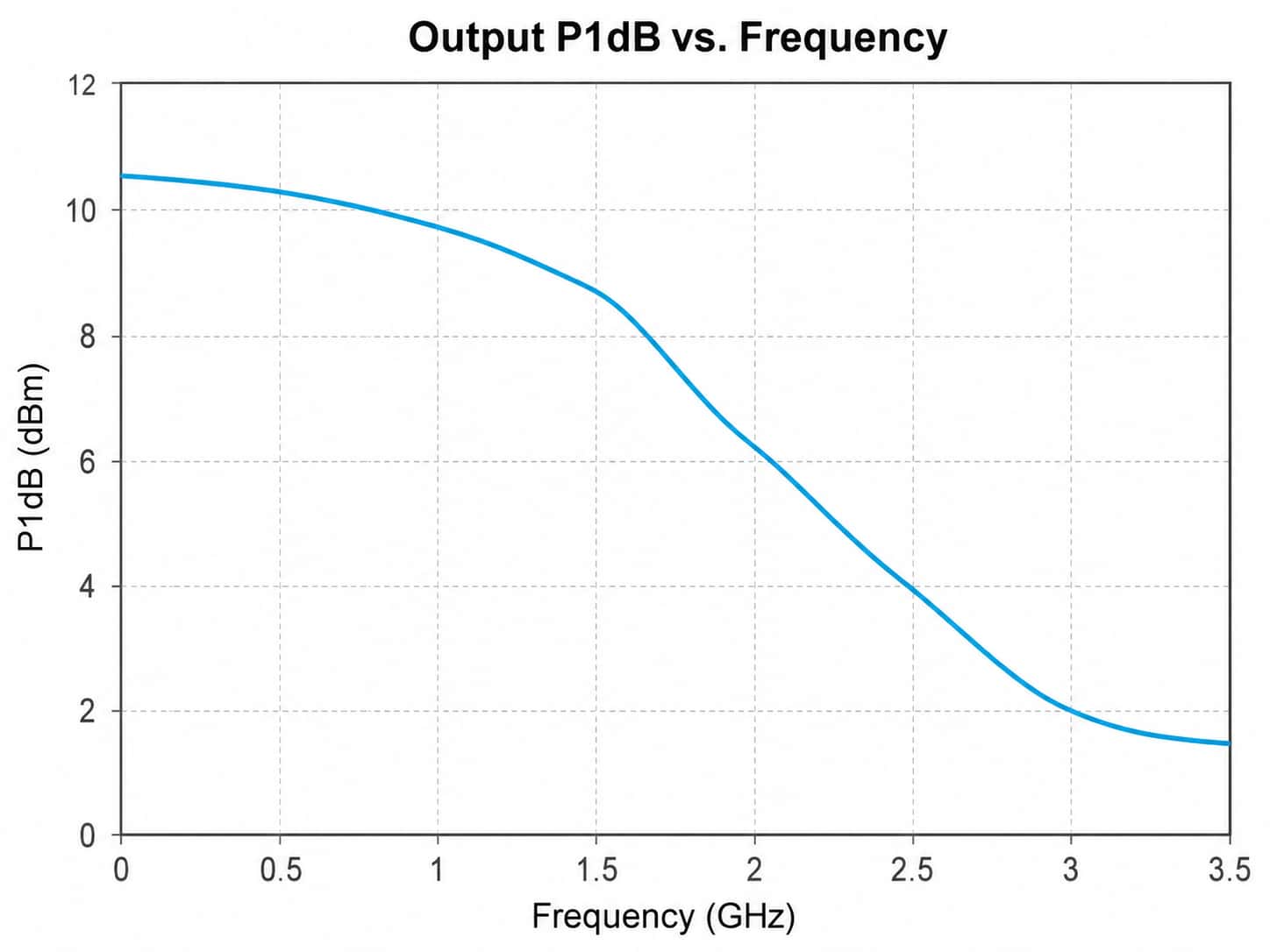

SG117 RF gain block output P1dB versus frequency curve showing output compression performance across the operating frequency range — 03 **出力P1dB** 出力圧縮

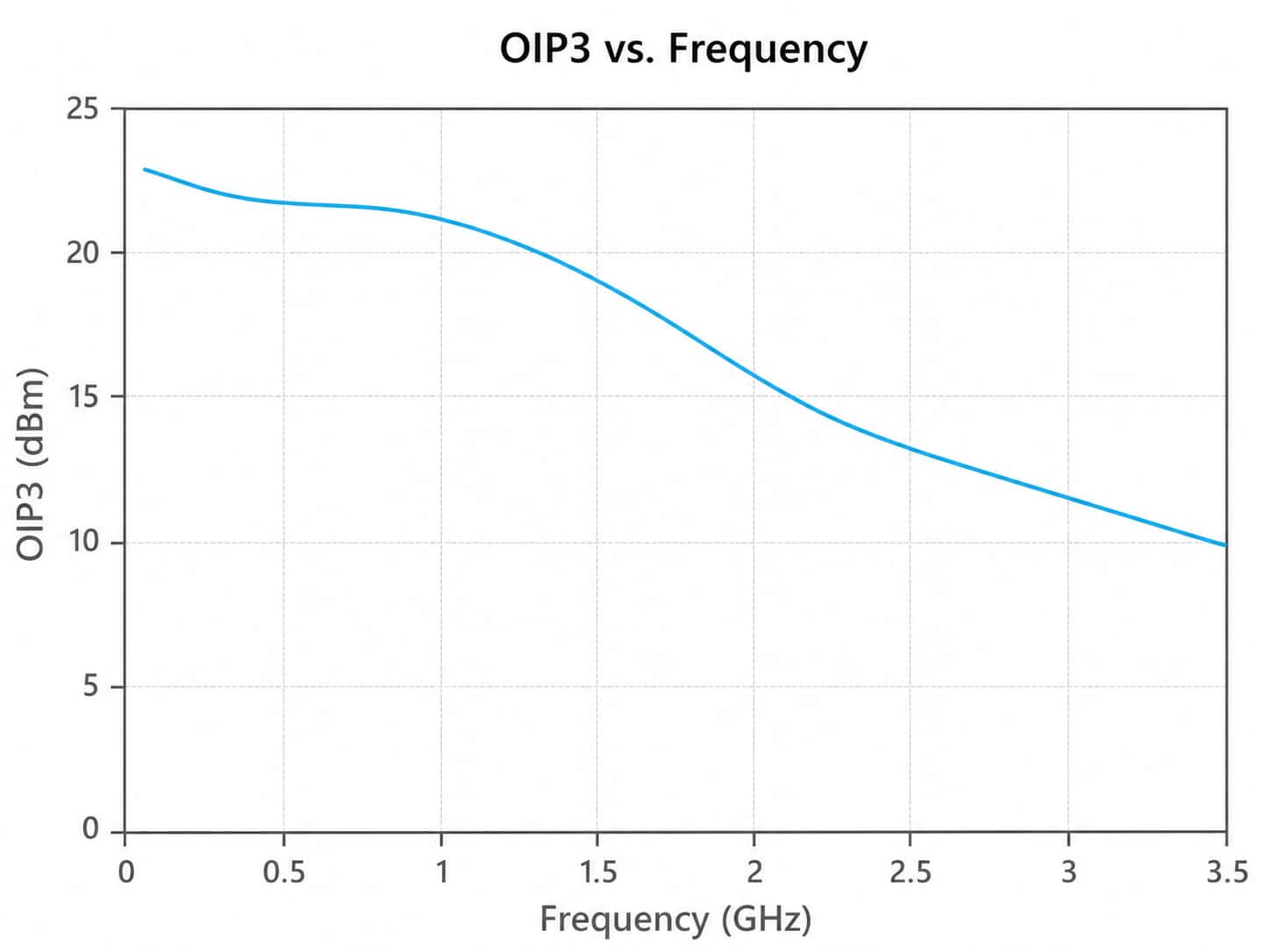

SG117 RF gain block OIP3 versus frequency curve showing third-order intercept performance across the broadband operating range — 04 **OIP3** 線形応答

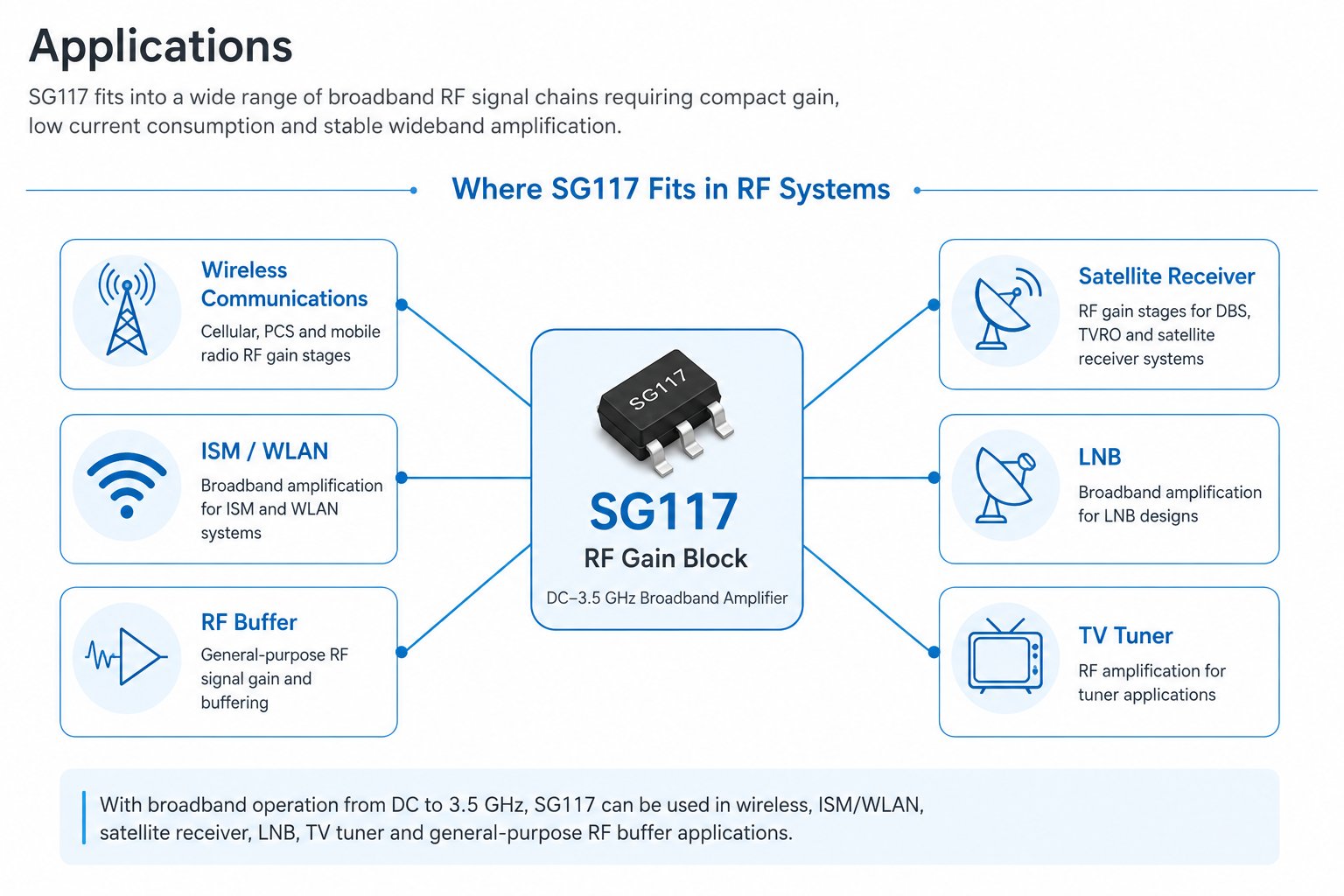

SG117 DC–3.5 GHz RF gain block applications for wireless communications, ISM/WLAN, RF buffering, satellite receivers, LNB and TV tuner systems

SG117は、無線通信、ISM/WLANシステム、衛星受信機、LNB、TVチューナーなどのRFフロントエンドアプリケーション向けに、広帯域RFバッファアンプおよびMMICゲインブロックとして使用できます。DC～3.5GHzの広帯域応答により、幅広い信号経路において汎用的なRFゲインとバッファリングをサポートします。
