AG50 50 MHz~4 GHz 高直線性RFゲインブロックアンプ

SANLAND AG50 50 MHz–4 GHz RF Gain Block Amplifier in SOT-89 Package

AG50 50 MHz~4 GHz 高直線性RFゲインブロックアンプ

主な機能

● 4GHzまでの広帯域フラットゲイン
● 1950 MHzにおける出力IP3は38.0 dBm
● 1950 MHzにおけるゲイン19.6 dB
● 1950 MHzで19.6 dBm P1dB
● 50オーム カスケード接続可能
● 鉛フリー/グリーン/RoHS指令準拠のSOT89パッケージ
● 単一5V電源
● ESD 1000V HBM
● MSL:レベル1



AG50は、アクティブバイアスネットワークを備えたダーリントン構成を採用した高性能InGaP HBT MMICゲインブロックです。アクティブバイアスネットワークにより、温度やプロセスβ値の変動に関わらず安定した電流供給を実現します。5V電源から直接動作するように設計されているため、一般的なダーリントンアンプとは異なり、ドロップ抵抗は不要です。小型化、最小限の外部部品、および内部50Ωマッチングを必要とする高直線性ゲインブロック用途に最適です。

AG50 50 MHz–4 GHz RF Gain Block Application Circuit with 5 V Bias and SOT-89 Pin Configuration

ピン割り当てとパッケージ

AG50 SOT-89 RF Gain Block Pin Assignment – RF IN, GND and RF OUT
ピン 名前 説明
1 RF入力 RF入力。
2 GND 地面。
3 RF出力 RF出力。
4 GND 地面。

本体サイズ: 4.6 × 4.25 × 1.6 mm 最大。

SOT-89パッケージは、広帯域ゲインブロック用途向けにコンパクトなフットプリントを提供すると同時に、必要なRF入力、RF出力、およびグランド接続をサポートします。



広帯域ゲインブロック評価

代替ゲインブロックの評価?

AG50は、5V、SOT-89パッケージの広帯域RFゲインブロックで、50MHz~4GHzの周波数帯域をカバーします。既存および現行の広帯域ゲインブロック設計におけるエンジニアリング評価に利用できます。周波数範囲、ゲイン、雑音指数、出力直線性、ピン配置、および既存のバイアス回路を、想定される用途に合わせて検討する必要があります。

50 MHz~4 GHz 5V電源 SOT-89パッケージ 約20dBのゲイン

Qorvoリファレンスパーツ

TQP3M9008

50 MHz~4 GHz広帯域ゲインブロック

TQP3M9008は 1.9 GHzにおいて、標準ゲインは20.6 dB、P1dBは+20 dBm、OIP3は+35.5 dBmです。AG50は 1.95 GHzにおいて、ゲイン19.6 dB、P1dB+19.6 dBm、OIP3+38 dBm。どちらも5Vで動作し、SOT-89パッケージを使用しているため、広帯域ゲインブロックの評価において非常に近い特性を備えている。

主な違い: TQP3M9008は標準的なNF値が低い一方、AG50は1.9GHz付近でより高いOIP3値を提供する。

NXPリファレンス部品

BGA6489

SOT-89 広帯域中電力ゲインブロック

BGA6489は 850 MHzで20 dB、1.95 GHzで16 dBのゲイン典型的なデバイス電流は 78mAAG50は 850 MHzで20.8 dB、1.95 GHzで19.6 dB、 と 標準電流80mAどちらも小型のSOT-89パッケージの広帯域ゲインブロックです。

利得比較: AG50は、非常に近い電流レベルで動作しながら、1.95GHzにおいてより高いゲインを維持します。

Qorvoリファレンスパーツ

SGA6489Z

DC~3.5GHzカスケード接続可能なゲインブロック

SGA6489Zは以下のように指定されています 20.1 dBのゲイン、+20.7 dBmのP1dB、および+34 dBmのIP3約 5.1V / 75mAAG50は約 20dB級ゲイン、 と 1.95 GHzにおいて、P1dBは+19.6 dBm、OIP3は+38 dBmとなる。から 5V / 80mA 供給。

周波数範囲: SGA6489Zは最大3.5GHzまでをカバーし、AG50は広帯域動作を4GHzまで拡張します。

アナログ・デバイセズのリファレンスパーツ

アナログ・デバイセズ HMC589 / HMC589ST89E / HMC589A / HMC589AST89E

DC~4GHz SOT-89E広帯域ゲインブロックファミリ

HMC589A / HMC589AST89E は約 20 dBゲイン、+33 dBm OIP3、最大+21 dBm P1dBから運営している 単一5V電源、約82mAAG50は 1.95 GHzにおいて、ゲイン19.6 dB、OIP3+38 dBm、P1dB+19.6 dBm。、 と 5V / 80mA 手術。

遺産 HMC589 / HMC589ST89E そして新しい HMC589A / HMC589AST89E 両方とも、広帯域SOT-89ゲインブロックの相互参照評価に含めることができます。

直線性比較: AG50はより高い標準OIP3を提供し、HMC589Aファミリーはわずかに高いP1dBを提供します。

参照部品の仕様書には、異なる試験周波数、バイアス条件、評価ボードが使用されている場合があります。認定前に、同じ周波数と回路条件でデバイスを比較してください。

重要なチェック:ピン構成とバイアスネットワーク

相互参照情報は評価目的で提供されています。電気特性、ピン配置、バイアスネットワーク、およびPCB互換性は、各アプリケーションごとに確認する必要があります。回路レベルの互換性が独自に確認されていない限り、AG50をそのまま交換できる、またはピンがそのまま使える代替品として説明すべきではありません。

設計で検証すべき事項

RF性能動作帯域全体における利得、NF、P1dB、およびOIP3。
回路と電源ピン配置、バイアスネットワーク、DCブロッキング、電流バジェット、および熱マージン。
調達ニーズ資格取得までのスケジュール、サンプル数量、および年間需要予測。

相互参照レビューを依頼する

元の部品番号、周波数範囲、目標ゲイン/NF、P1dB/OIP3要件、回路図または部品表(入手可能な場合)、および年間数量をSANLANDのエンジニアリングチームにお送りください。

相互参照レビューを依頼する

よくある質問

AG50の周波数範囲はどれくらいですか?

AG50は50MHzから4GHzの周波数帯域で動作し、広帯域RFおよびIFゲインブロックとして設計されています。

AG50の標準的なゲインと直線性について教えてください。

1.95 GHzにおいて、AG50は通常、19.6 dBのゲイン、+19.6 dBmのP1dB、および+38 dBmのOIP3を提供します。

AG50は外部に50Ωのマッチング回路を必要としますか?

AG50は内部的に50Ωに整合されています。一般的な用途では、参考回路図に示すように、DCブロッキングコンデンサとRFチョークを使用します。

AG50は、TQP3M9008、BGA6489、SGA6489Z、またはHMC589の代替品として使用できますか?

AG50は、特定の広帯域ゲインブロック用途の代替品として評価できます。交換前に、ピン配置、バイアス部品、RF性能、およびPCB互換性を確認する必要があります。

相互参照評価に必要な情報は何ですか?

元の部品番号、動作周波数範囲、供給電圧、目標ゲイン、P1dB/OIP3要件、および可能であれば既存の回路図または部品表をご提供ください。

01
AG50 / RFパフォーマンス

標準的なRF性能

頻度 得 OIP3 P1dB NF
850MHz 20.8 dB 40.0 dBm 20.5 dBm 2.8 dB
1950 MHz 19.6 dB 38.0 dBm 19.6 dBm 2.8 dB
2500MHz 19.1 dB 35.4 dBm 18.9 dBm 3.0 dB
3500MHz 18.6 dB 31.3 dBm 16.5 dBm 3.1 dB
4000MHz 18.4 dB 30.5 dBm 16.1 dBm 3.4 dB
テストベース

典型的な値はVで測定されますS = 5 V、IS = 80 mA および TL = 50Ωシステムで25℃。OIP3は1MHzのトーン間隔で、トーンごとに+5dBmの出力電力を使用します。

02
AG50 / 測定曲線

典型的な性能曲線

利益と損失

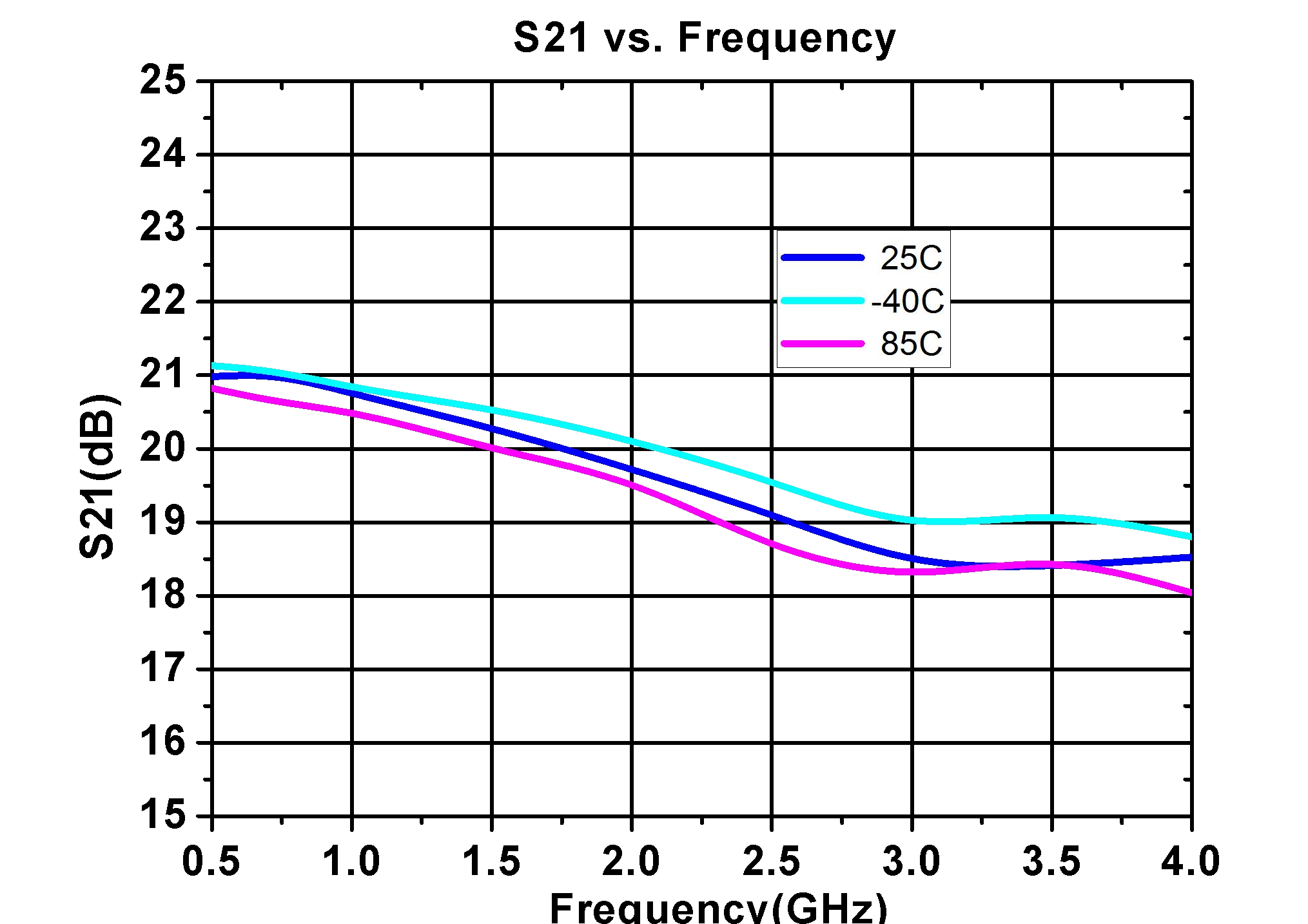

01 S21 / ゲイン 前進ゲイン
AG50 RF gain block S21 gain vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C

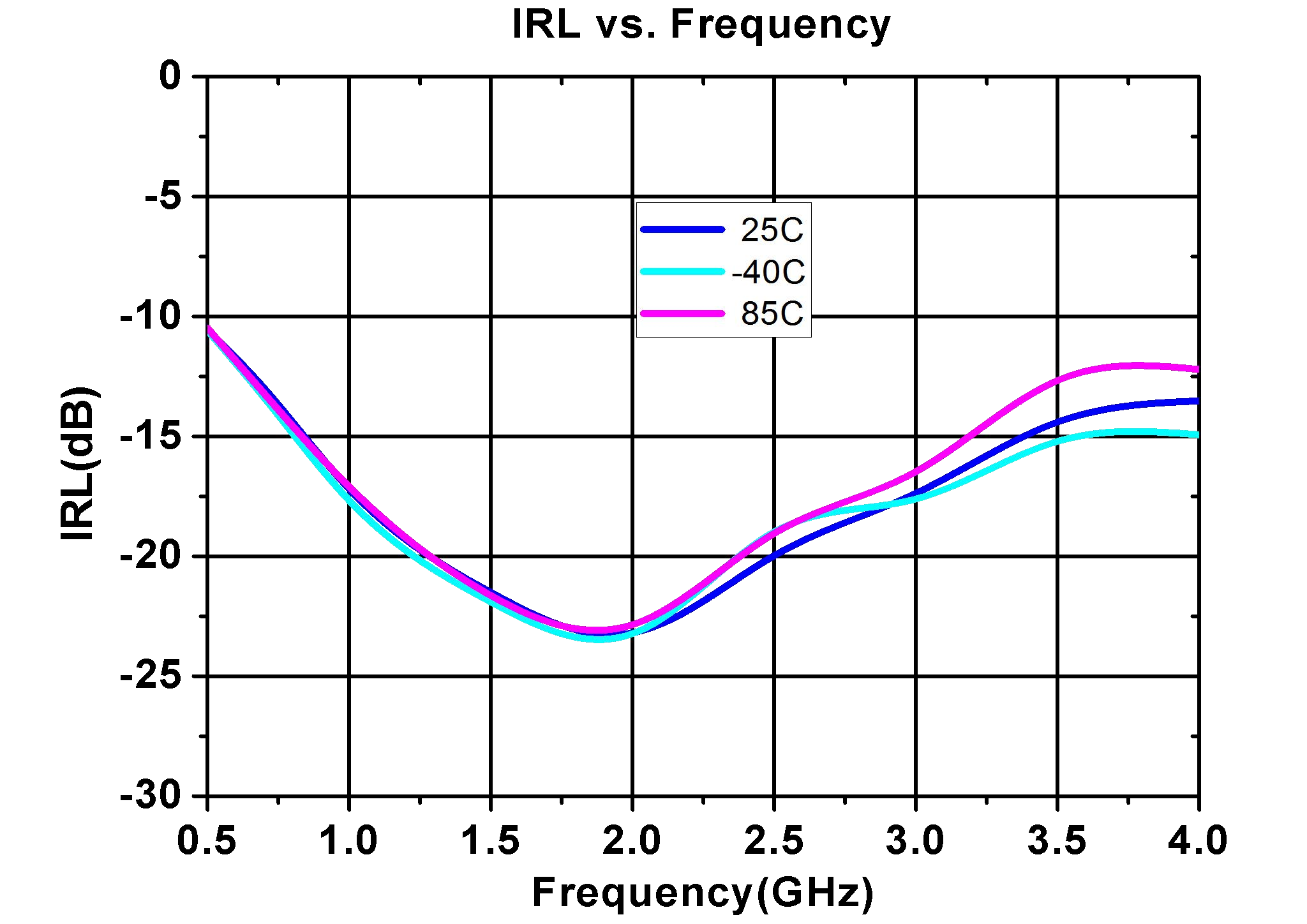

02 入力リターンロス 入力マッチング
AG50 IRL vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C

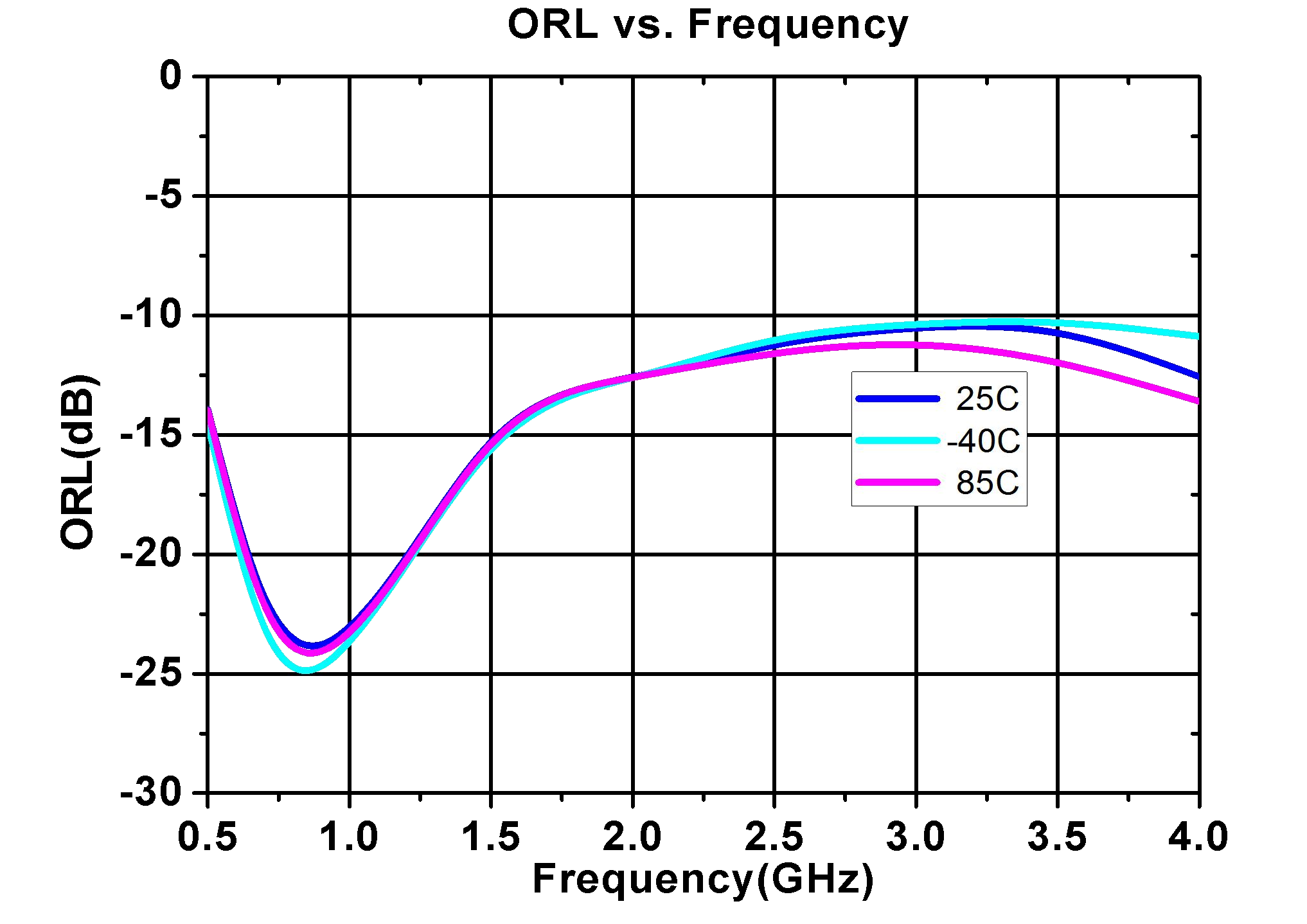

03 出力リターンロス 出力マッチング
AG50 ORL vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C
直線性およびノイズ

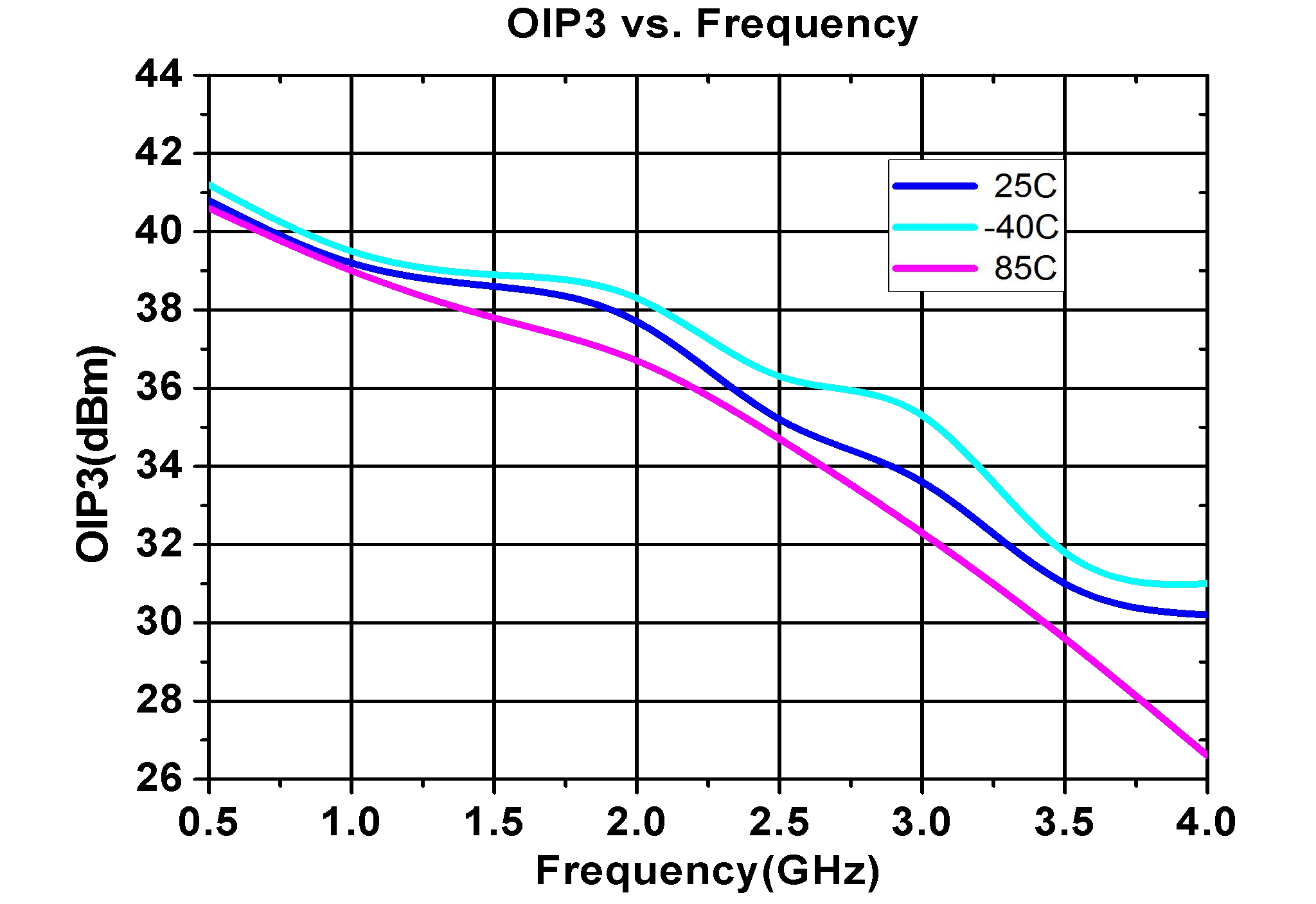

04 OIP3 線形応答
AG50 OIP3 vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C

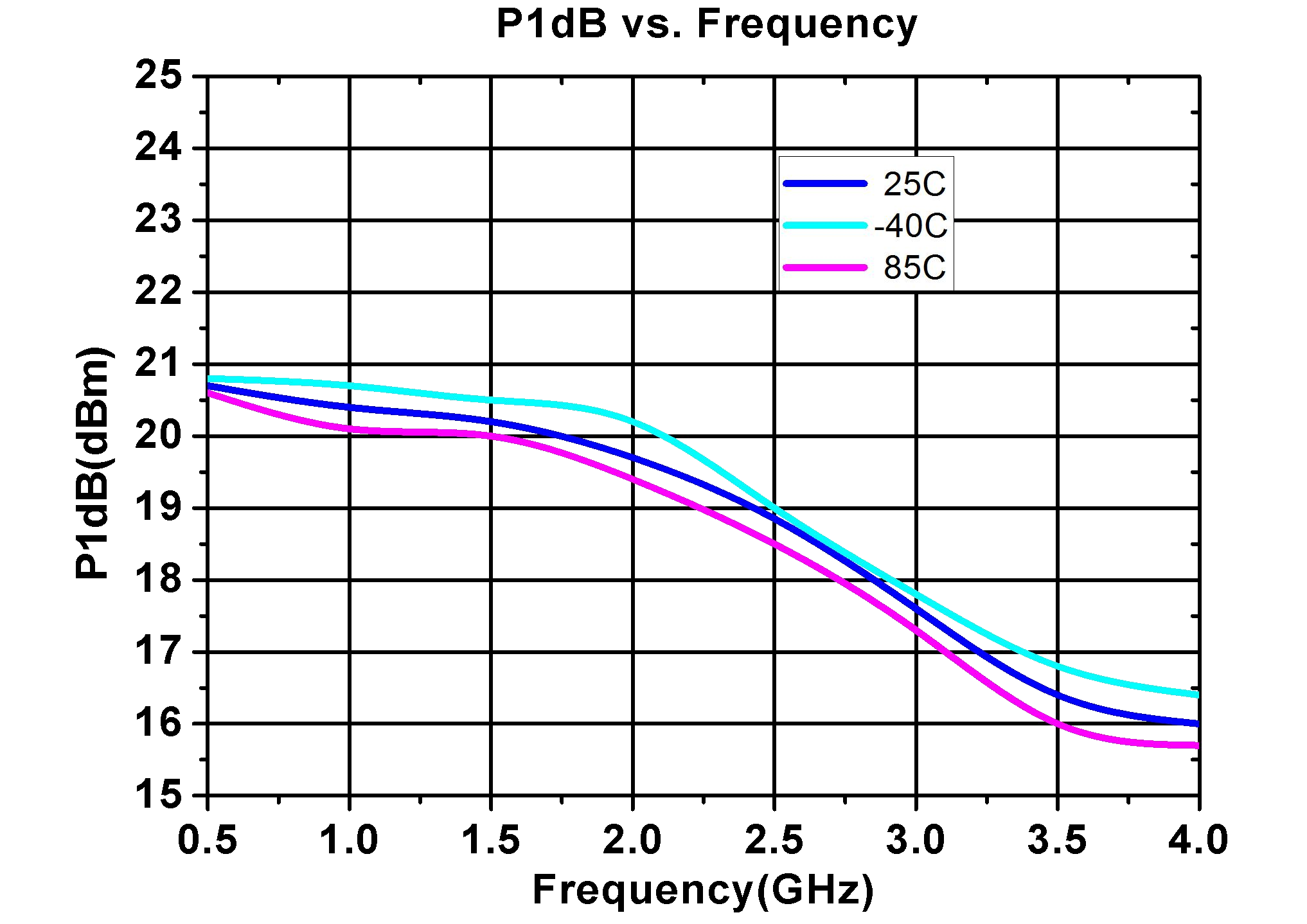

05 出力P1dB 出力圧縮
AG50 P1dB vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C

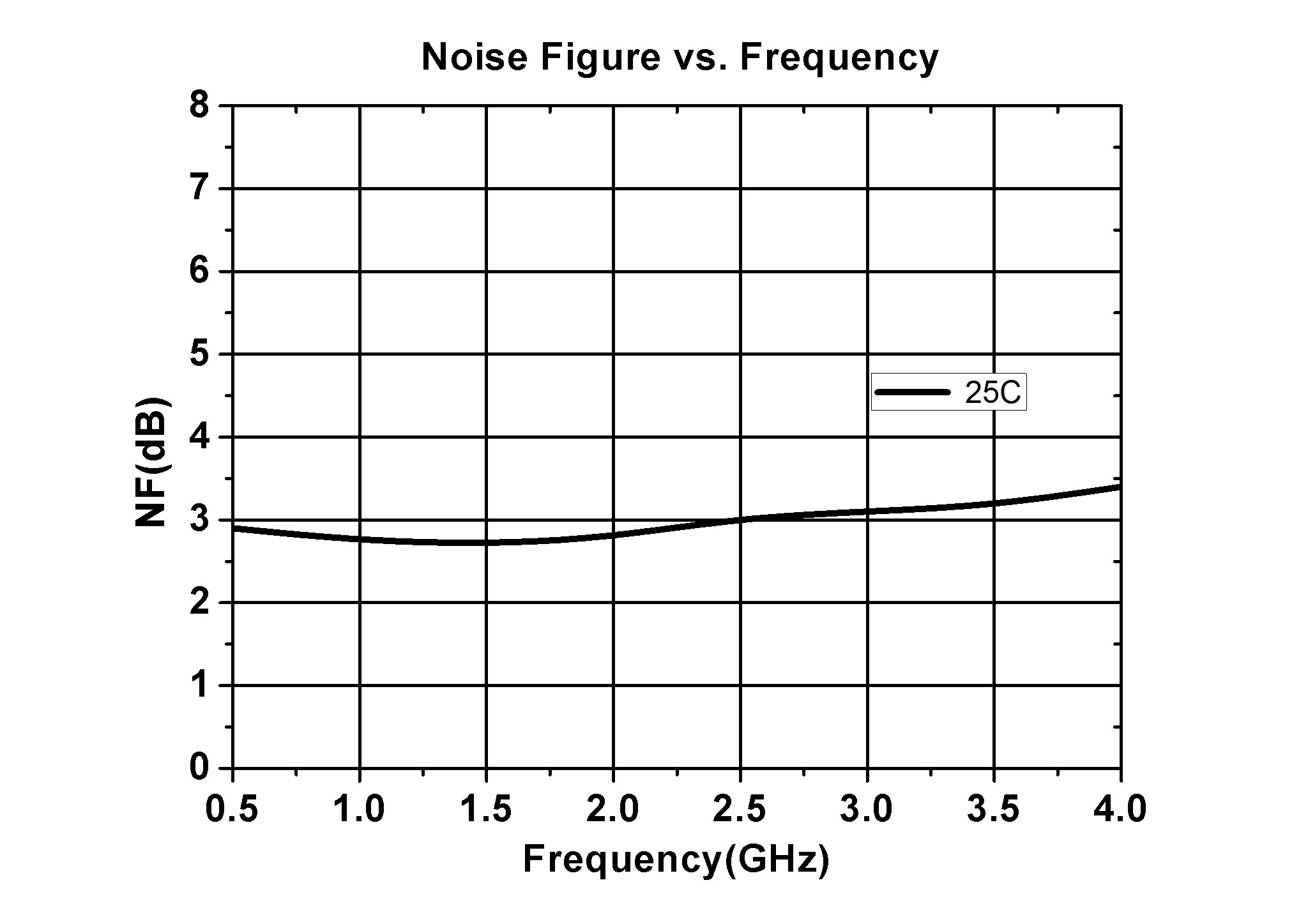

06 ノイズ指数 騒音応答
AG50 noise figure vs frequency from 0.5 to 4 GHz at 25°C
Wireless systems icon

ワイヤレスシステム

RF信号経路用の広帯域ゲイン段。

無線RF ブロードバンド RFチェーン
IF and RF driver amplifiers icon

IFおよびRFドライバアンプ

RF段および中間周波数段用のドライバ増幅器。

IFドライバー RFドライバー ゲインステージ






広帯域RFゲイン段

広い動作帯域幅にわたる50Ωカスケード接続可能な増幅回路。

50Ω カスケード接続可能 広帯域
General purpose RF amplification icon

汎用RF増幅器

中程度の出力電力と高い直線性が必要な設計向け。

高い直線性 中程度のパワー 一般的なRF
