現代のRFシステムは、単一の機器ラック内に収まることは稀である。通信、放送、衛星、センシングなど、多くの用途において、アンテナやRF信号源は、屋内の処理機器、監視室、集中制御施設から遠く離れた場所に設置する必要がある。
この物理的な分離は、重要な技術的課題を生み出します。すなわち、RF信号を、有用な信号品質、展開の柔軟性、そして管理可能なインフラコストを維持しながら、より長距離にわたって伝送するにはどうすればよいか、という課題です。
従来の同軸ケーブルは、多くの短距離RF接続には依然として適しています。しかし、ケーブル長が長くなり、動作周波数がGHz帯にまで拡大すると、減衰、ケーブル重量、電磁干渉、配線の複雑さが大きな問題となる可能性があります。RF over Fiber（RFoF）は、RF信号を光信号に変換して光ファイバーで伝送し、受信側で再びRF信号に変換するという代替手段を提供します。
広範囲の周波数帯域で動作するアプリケーション向けに、最大6GHzの信号をサポートするRFoFシステムは、リモートアンテナ、分散型無線インフラ、衛星地上局、放送ネットワーク、高精度信号分配環境などにおいて、実用的な伝送プラットフォームを提供できます。
RF信号伝送は、単に機器同士を接続するだけの問題ではありません。伝送媒体は、システム構成、保守要件、そして信号全体の性能に影響を与える可能性があります。
同軸ケーブルを長距離で使用する場合、いくつかの問題が発生する可能性があります。
これらの課題は、アンテナを信号受信が最適な場所に設置する必要がある一方で、処理装置は安全でアクセスしやすい、あるいは集中管理された場所に設置しなければならない場合に特に重要となります。信号経路の長距離部分を同軸ケーブルから光ファイバーに移行することで、システム設計者はより柔軟なリモートRFアーキテクチャを構築できます。
RFoFリンクは通常、送信機、光ファイバー経路、および受信機で構成されます。送信側（リモート側）では、RFoF送信機が受信したRF信号を受け取り、光信号に変換します。この光信号はシングルモード光ファイバーを通して伝送されます。受信側では、RFoF受信機が光信号を電気的なRF出力に変換し、後続の増幅、監視、ダウンコンバージョン、または信号処理に利用します。
このアーキテクチャは、長距離RF信号伝送においていくつかの実用的な利点を提供する。
周波数範囲は 5MHz～6GHz この技術は、通信、放送、衛星、科学アプリケーションなど、幅広いRF伝送要件に対応できるため、特に有用です。狭帯域周波数セグメントごとに個別の伝送方式を設計するのではなく、複数の展開シナリオに適した広帯域RFoFプラットフォームを検討することができます。
遠隔アンテナシステムでは、アンテナを屋上、タワー、トンネル内、キャンパス内、または大規模な公共施設に設置する必要がある場合が多く、関連するRF機器は屋内の機器室に設置されたままになります。
このような状況では、長い同軸ケーブル経路は設置を複雑にし、信号損失を増加させる可能性があります。RFoF（光ファイバー光ファイバー）は、アンテナ位置で収集または分配されたRF信号を光ファイバーを通して施設の別の場所に伝送することを可能にします。
これは、特に分散アンテナシステム（DAS）において重要です。DASでは、RFカバレッジを大型ビル、スタジアム、交通施設、または産業環境全体に拡張する必要があります。光ファイバーベースのRF伝送アーキテクチャは、分散したRFポイントを中央機器に接続するのに役立ち、かさばる長距離同軸ケーブルへの依存度を低減します。
遠隔RF配信システムを開発するインテグレーターにとって、最大6GHzの周波数をサポートするRFoFリンクは、最新の屋内および屋外カバレッジネットワーク内でのブロードバンド信号伝送に柔軟性をもたらします。
無線インフラは、分散型アーキテクチャへの依存度を高めている。アンテナ、RF収集ポイント、信号処理機器は、特にカバレッジ拡張システム、試験施設、プライベート無線ネットワーク、ネットワーク監視環境において、かなりの距離を隔てて配置される場合がある。
6GHz帯まで対応するRFoFリンクは、6GHz以下の無線信号伝送における多くのニーズに対応可能です。各アンテナポイントに完全なRF処理チェーンを設置する必要なく、遠隔地のアンテナ位置と中央に配置された機器間でRF信号を伝送するのに役立ちます。
LTE、5G関連インフラ、その他の無線通信システムにおいて、広帯域伝送機能はシステム計画の簡素化にも役立ちます。光ファイバー伝送経路を非常に狭い用途に限定するのではなく、広帯域RFoF設計を採用することで、ネットワーク要件の進化に合わせて柔軟に対応できます。
主な利点は単に帯域幅の拡大だけではなく、RFカバレッジのニーズに応じてアンテナを配置できるだけでなく、処理、制御、保守機器を最も運用しやすい場所に配置できる点にある。
衛星通信設備は通常、屋外または空が見渡せる遠隔地に設置されたアンテナに依存している。しかし、受信、監視、処理機器は、保護、保守点検、システム管理の容易さといった理由から、多くの場合屋内に設置される。
これにより、アンテナから機器室へのRF伝送の必要性が必然的に生じる。
RFoFは、受信または分配されたRF信号をアンテナエリアと屋内機器間で光ファイバーを介して伝送することで、このアーキテクチャをサポートします。光ファイバーの電磁干渉に対する耐性は、複数のRFシステム、電力インフラ、および長距離ケーブルルートが存在する環境において特に価値があります。
衛星地上局や衛星通信設備において、設計者がMHzからGHzの周波数範囲にわたる柔軟な伝送方式を必要とする場合、広帯域RFoFリンクを検討することができます。6GHzまでの周波数範囲は、システム全体の構成や周波数計画に応じて、衛星通信環境で使用されるさまざまなRF信号経路にとって重要です。
放送システムでは、スタジオ、送信所、中継設備、監視ポイント、配信機器の間で信号が伝送されることがよくあります。これらのシステムの多くでは、RF信号は処理、増幅、または再送信される前に、物理的に離れた場所間を伝送する必要があります。
RF経路の伝送部分に光ファイバーを使用することで、設置作業がより容易になります。特に、ケーブルの長さ、電磁ノイズ、または限られた配線スペースなどにより、長い同軸ケーブルの敷設が困難な場合に有効です。
RFoFは、集中監視や遠隔機器配置が必要な放送環境においても有用です。広帯域RF伝送をサポートするRFoFリンクは、放送事業者やシステムインテグレーターが、短い銅線ベースの相互接続に制約されることなく、より柔軟な信号分配設計を実現するのに役立ちます。
デジタルTV中継器および関連する放送インフラにおいて、光ファイバーを介してRF信号を伝送できる機能は、よりすっきりとしたサイト設計と機器室の整理の容易化に貢献する。
電波天文学やリモートセンシングの応用分野では、アンテナや受信素子を、機器へのアクセスが容易な場所ではなく、信号観測に最適な場所に設置する必要がある場合が多い。そして、受信した信号は、中央処理システムや分析システムに伝送される必要がある。
これらのアプリケーションでは、帯域幅、線形性、ノイズ特性、安定したリンク性能といったRF伝送特性が特に重要視される場合がある。
RFoFが重要な理由は、光ファイバーが光路に沿った電磁結合を回避しながら長距離信号伝送を可能にするためです。電波望遠鏡、遠隔測定システム、その他の高感度受信アプリケーションにとって、これは重要な設計上の利点となり得ます。
クロックや周波数同期システムといった関連する高精度アプリケーションも、信号経路を敷地内または機器エリア間に敷設する必要がある場合、光ファイバーを用いた配信方式の恩恵を受ける可能性がある。
科学研究や同期化のあらゆる展開にはそれぞれ独自の性能要件があるが、広帯域RFoFリンクは、RF源と処理装置が物理的に離れている場合に、システム設計者が評価を行うための有用な伝送オプションを提供する。
RFoFリンクの選定においては、上限周波数を確認するだけでは不十分です。製品によっては最大6GHzまでの信号に対応している場合もありますが、リンク全体の適合性は、信号環境、必要なアーキテクチャ、および統合条件によって異なります。
重要な選考基準は以下のとおりです。
1.周波数範囲
最初の要件は、RFoFリンクが意図した動作スペクトルをカバーしていることを確認することです。例えば、 5MHz～6GHz 複数のRFアプリケーションを含むプロジェクトや、将来のシステム拡張に役立つ可能性があります。
ゲインは、光リンクを介したRF出力レベルとRF入力レベルの関係を示します。ゲインの平坦性は、広帯域システムにおいて重要です。なぜなら、ゲインの平坦性によって、サポートされている周波数範囲全体で信号がどれだけ安定して伝送されるかが判断できるからです。
複数のRFキャリアや異なる電力レベルの信号が存在する環境では、線形性が重要になります。スプリアスフリーのダイナミックレンジや3次インターセプト性能などのパラメータは、要求の厳しいRF信号伝送に適したリンクかどうかを判断する上で、エンジニアにとって役立ちます。
遠隔アンテナ、衛星、センシング用途においては、ノイズ特性が特に重要となる場合があります。微弱信号環境を想定したリンクは、RFシステム全体の予算に対して慎重に評価する必要があります。
システム設計者は、ファイバーの種類、光コネクタのフォーマット、および波長要件を確認する必要があります。シングルモードファイバー、FC/APC光接続、および1310 nmまたは1550 nmの波長オプションは、RFoFの導入計画において一般的に考慮すべき事項です。
設置場所によっては、単純なポイントツーポイントのRF伝送で十分な場合もあれば、WDM対応設計やシングルファイバー双方向アーキテクチャが有効な場合もあります。RFoFソリューションをファイバートポロジーに適合させることで、設置を簡素化し、既存のインフラストラクチャをより有効活用できます。

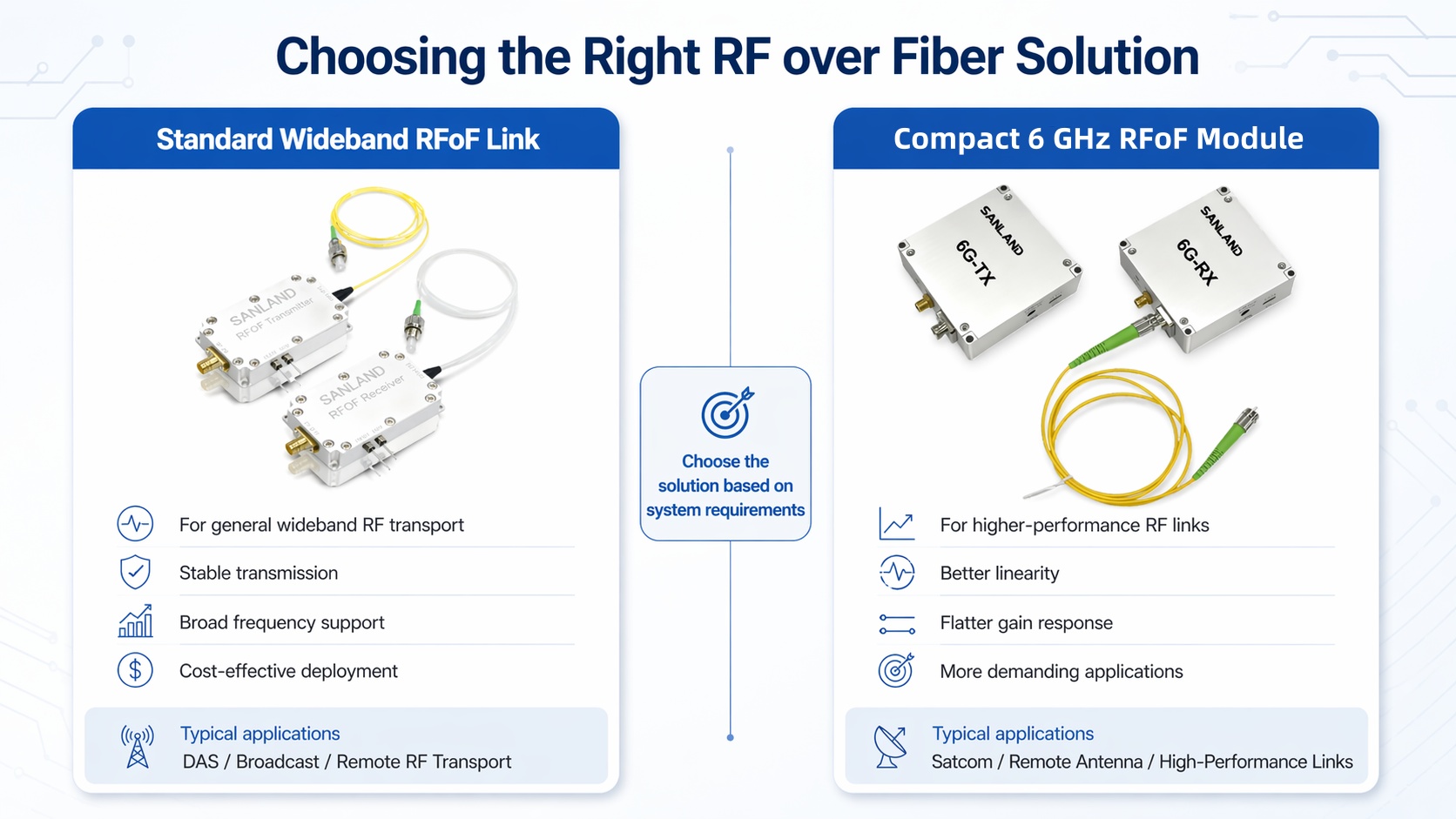

コンパクトなポイントツーポイントのアナログRF伝送アプリケーション向けに、Sanlandは コンパクトな6GHz光ファイバーRFモジュールこのモジュールは、5MHzから6GHzまでのRF周波数範囲をサポートし、アナログRF信号を光信号に変換し、またその逆を行うように設計されています。公開されている仕様には、公称ゲイン20dB、ゲイン平坦度±2.5dB、RFインピーダンス50Ω、FC/APC光接続、および1310nmまたは1550nmの波長オプションが含まれます。コンパクトな形状とプラグアンドプレイ設計により、リモートアンテナ通信、衛星通信、放送、分散アンテナ、および電波望遠鏡アプリケーションに適しています。
より幅広いアーキテクチャの柔軟性を必要とするシステム向けに、Sanland は 5MHz～6GHz伝送用広帯域RF光ファイバーリンク. このRFoFリンクは、SM28シングルモードファイバー上でアナログおよびデジタルRF信号を透過的に伝送するように設計されています。1310nmと1550nmの光波長に対応し、WDMベースのシングルファイバー双方向アーキテクチャと互換性があります。応用分野としては、分散アンテナシステム、無線通信ネットワーク、衛星地上局、電波天文学、放送およびデジタルTV中継器、遠隔RF信号配信、クロックまたは周波数同期システムなどが挙げられます。
これら2つのアプローチは、RFoF製品を導入の優先順位に応じて選択する方法を示しています。つまり、シンプルなポイントツーポイントリンクにはコンパクトなアナログ信号伝送、より柔軟な通信および配信システムには広帯域リンクアーキテクチャが適しています。
現代の通信、衛星、放送、科学システムにおいて、アンテナ、分散型RFポイント、処理装置がより遠くに配置されるようになるにつれ、長距離RF信号伝送の重要性がますます高まっている。
同軸ケーブルは短距離接続において依然として有効な手段である一方、光ファイバーを用いたRF伝送は、距離、ケーブル重量、電磁干渉、設置の柔軟性などが重要な考慮事項となる用途において、実用的な代替手段を提供する。
周波数範囲が 最大6GHzRFoFリンクは、リモートアンテナ、DASインフラストラクチャ、無線通信システム、衛星地上局、放送ネットワーク、電波天文学環境など、幅広いアプリケーションをサポートできます。
長距離RF信号伝送を評価するエンジニアリングチームは、周波数範囲、リンクゲイン、平坦性、ノイズ、直線性、光インターフェース、およびファイバーアーキテクチャの要件に基づいて、最適なRFoFソリューションを選択する必要があります。慎重に選択されたファイバーベースのRF伝送リンクは、より柔軟で拡張性の高いRFシステム設計の実現に役立ちます。
