SG204 1.8GHz GaAs pHEMT RFアンプIC

主な機能

● 50MHz～1800MHz動作

● 5V動作

● ゲイン：22.4 dB（標準値）

● P1dB: 21dBm

● OIP3: 38dBm

● 雑音指数：1.7 dB @1800MHz

● RoHS指令準拠

製品カテゴリ

SG204は、50MHz～1800MHzの広帯域RFシステム向けに設計された、高直線性GaAs pHEMTシングルエンドMMIC RFアンプICです。標準ゲイン22.4dB、雑音指数1.7dB、OIP3 38dBmのSG204は、DOCSIS 4.0アンプ、光ノード、FTTHネットワーク、ケーブルモデム、ホームゲートウェイ、およびシングルエンドゲインブロックアプリケーションに適しています。

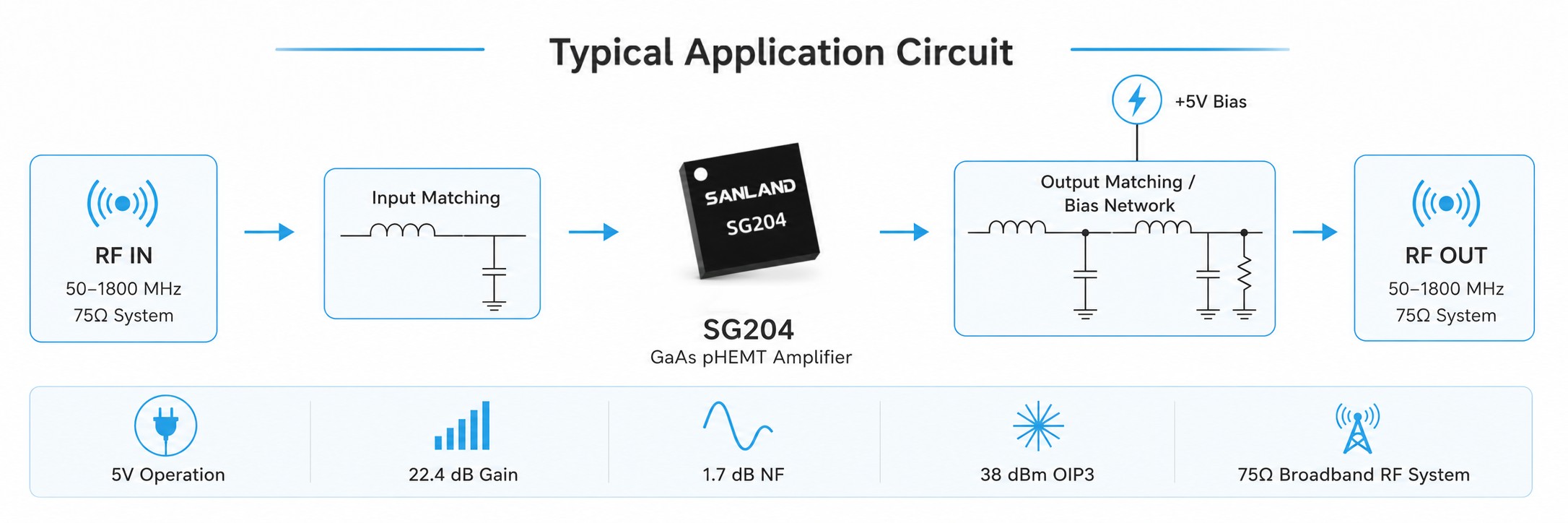

SG204 GaAs pHEMT RF amplifier typical application circuit for 50–1800 MHz broadband RF systems

特徴	価値
周波数範囲	50～1800MHz
得	22.4 dB 標準値
ノイズ指数	1.7 dB 標準値
OIP3	標準値 38 dBm
OP1dB	21 dBm 標準値
供給電圧	5V
供給電流	標準125mA
パッケージ	3×3mm 16ピンQFN
テクノロジー	GaAs pHEMT MMIC

SG204は、DOCSIS 4.0および75Ω RFシステム向けに、高直線性広帯域RF増幅機能を提供します。

DOCSIS 4.0アンプ
DOCSIS 4.0 光ノード
DOCSIS 4.0 リモート PHY デバイス
FTTH GPONおよびGEPON
DOCSIS 4.0対応ケーブルモデムおよびホームゲートウェイ
シングルエンドゲインブロック

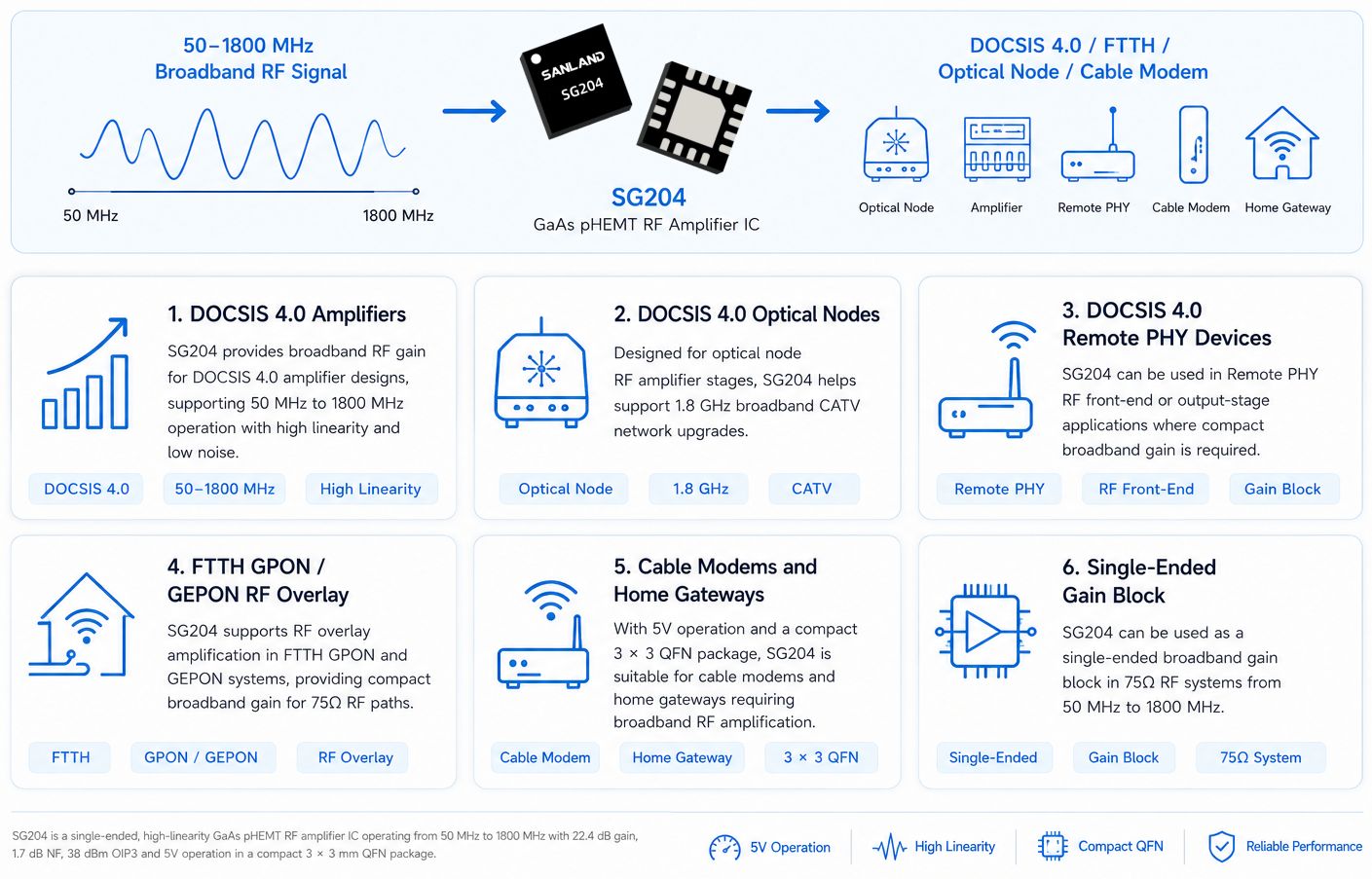

SG204 GaAs pHEMT RF amplifier applications for DOCSIS 4.0, FTTH, optical nodes, cable modems and 75Ω broadband RF systems
