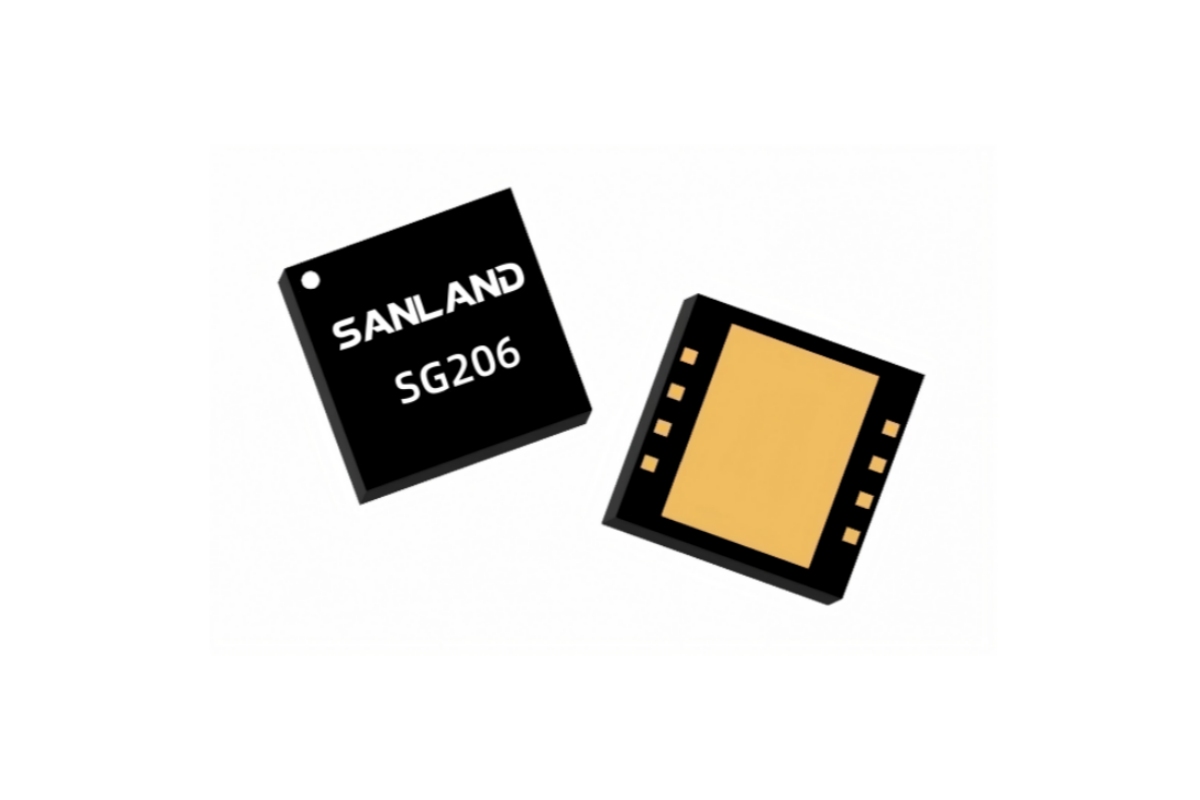

SG206 1.8GHz GaAs pHEMT差動RFアンプIC

主な機能

● 5MHz～1800MHz動作

● 5Vおよび8V動作

● ゲイン：21.3 dB（標準値）

● TCP: 66dBmV @ 8V

● 雑音指数：1.7/3.5 dB @ 50/1800MHz

● RoHS指令準拠

製品カテゴリ

Sanland社のSG206は、5MHz～1.8GHzのブロードバンドCATV DOCSIS 4.0アプリケーション向けに設計された、超リニアなGaAs pHEMT差動RFアンプです。カスケード接続設計により、21.3dBのフラットなゲインと非常に低い歪みを実現しています。5Vまたは8Vの単一電源で動作し、8Vでは最大66dBmVのTCP出力と45dBのMERを実現するため、DOCSIS 4.0アンプ、光ノード、リモートPHYデバイス、FTTH、ホームゲートウェイ、ケーブルモデムなどに最適です。

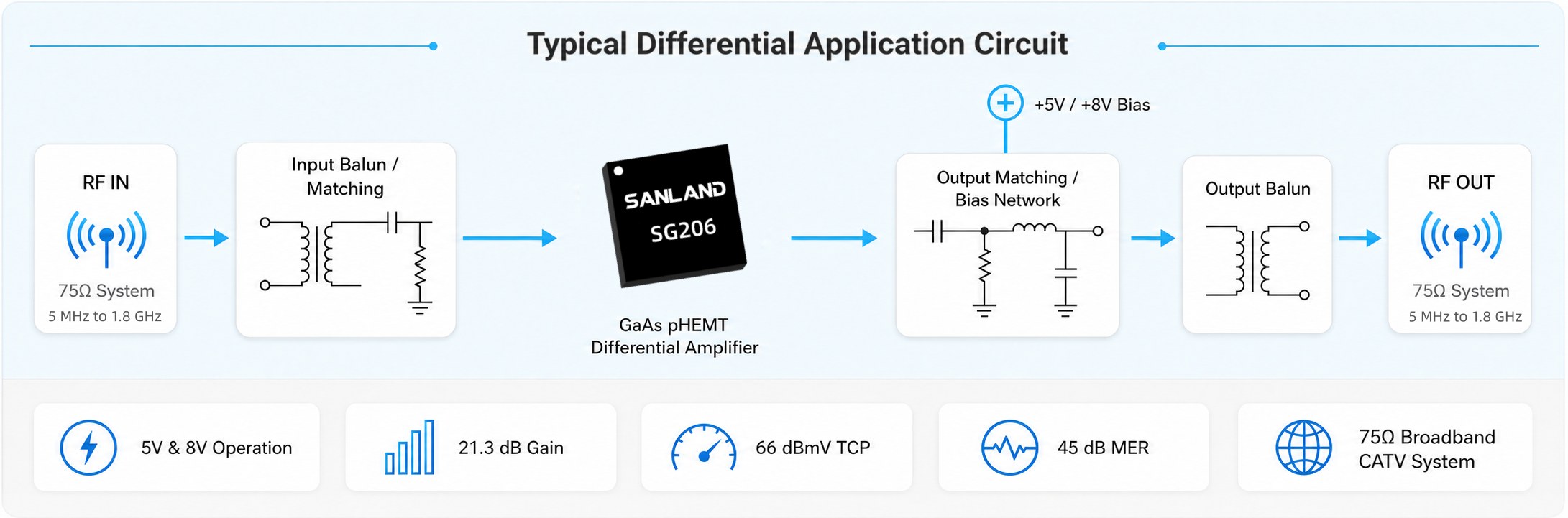

SG206 GaAs pHEMT differential RF amplifier typical application circuit for 5 MHz to 1.8 GHz 75Ω broadband CATV systems

電気的仕様（+8V、50～1800MHz）

パラメータ	標準値
頻度	50～1800MHz
供給電圧	8V
供給電流	325mA
50MHzでのゲイン	20.4 dB
1800MHzでのゲイン	21.3 dB
MER	45 dB
ノイズ指数	1.7 / 3.5 dB
OIP3	42 dBm
OP1dB	29 dBm
熱抵抗	45℃/W

電気的仕様（+5Vおよび+8V、5～700MHz）

パラメータ	標準値
頻度	5～700MHz
供給電圧	5V / 8V
供給電流	308 / 317 mA
5MHzでのゲイン	20.6 dB
700MHzでのゲイン	20.6 dB
MER	45 dB
ノイズ指数	1.7 dB
OIP3	37 / 42 dBm
OP1dB	23.5 / 29 dBm
熱抵抗	45℃/W

SG206は、DOCSIS 4.0光インフラ向けに設計された超リニア差動RFアンプであり、高出力、優れたMER性能、および広帯域CATV信号増幅を実現します。

DOCSIS 4.0アンプ
DOCSIS 4.0 光ノード
DOCSIS 4.0 リモート PHY デバイス
FTTH GPON / GEPON RFオーバーレイ
ケーブルモデム
ホームゲートウェイ

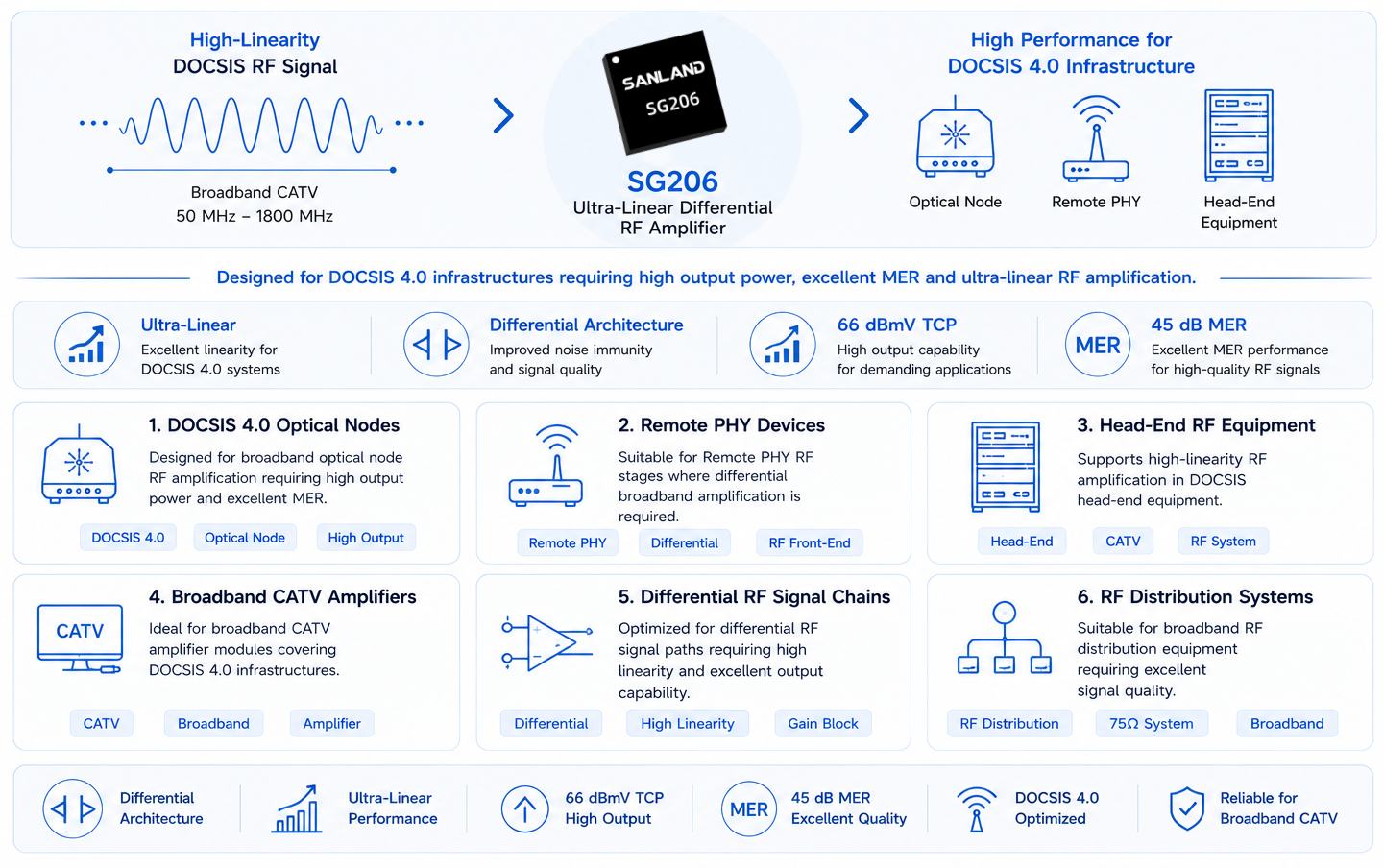

SG206 ultra-linear differential RF amplifier applications for DOCSIS 4.0 optical nodes, Remote PHY, head-end equipment and broadband CATV systems
