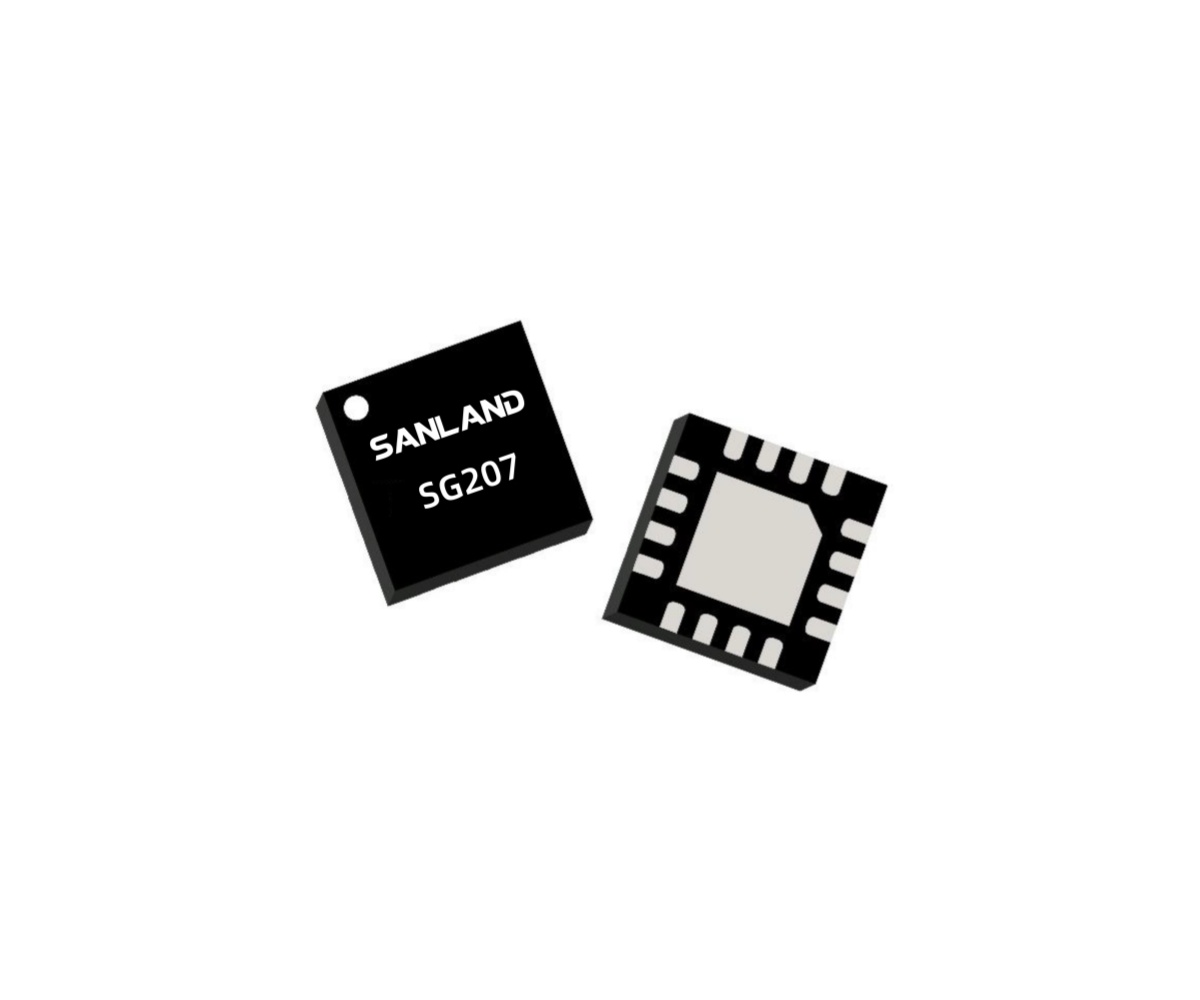

Sanland社のSG207は、DOCSIS 3.1およびDOCSIS 4.0のアップストリームおよびダウンストリームアプリケーション向けに設計されたGaAs pHEMTシングルエンドMMIC RFアンプICです。このデバイスは、アップストリーム動作を5MHz～684MHz、ダウンストリーム動作を47MHz～1800MHzでサポートし、コンパクトな3×3 QFNパッケージで標準ゲイン21dB、低雑音指数、高直線性を提供します。5Vまたは7Vの単一電源で動作するSG207は、光ノード、ヘッドエンドCMTS機器、FTTH GPON/GEPON、ケーブルモデム、ホームゲートウェイ、およびシングルエンドゲインブロックアプリケーションに適しています。
| パラメータ | +5V 標準 | +7V 標準 |
| 頻度 | 47～1800MHz | 47～1800MHz |
| 供給電流 | 71mA | 101mA |
| 得 | 21 dB | 21.4 dB |
| ゲイン勾配 | 1 dB | 1 dB |
| 逆分離 | 25 dB | 25 dB |
| 入力リターンロス | 18 dB | 20 dB |
| 出力リターンロス | 20 dB | 20 dB |
| ノイズ指数 | 1.0 / 1.6 dB | 1.0 / 1.6 dB |
| OIP3 | 36 dBm | 39 dBm |
| OP1dB | 20 dBm | 23 dBm |
| 熱抵抗 | 57℃/W | 57℃/W |
| パラメータ | +5V 標準 | +7V 標準 |
| 頻度 | 5～700MHz | 5～700MHz |
| 供給電流 | 70mA | 100mA |
| 得 | 21 dB | 21.3 dB |
| ゲイン勾配 | 0.2 dB | 0.2 dB |
| 逆分離 | 23 dB | 23 dB |
| 入力リターンロス | 21 dB | 22 dB |
| 出力リターンロス | 20 dB | 19 dB |
| ノイズ指数 | 0.9 / 1.0 dB | 0.9 / 1.2 dB |
| OIP3 | 35 dBm | 40 dBm |
| OP1dB | 20 dBm | 23 dBm |
| 熱抵抗 | 57℃/W | 57℃/W |

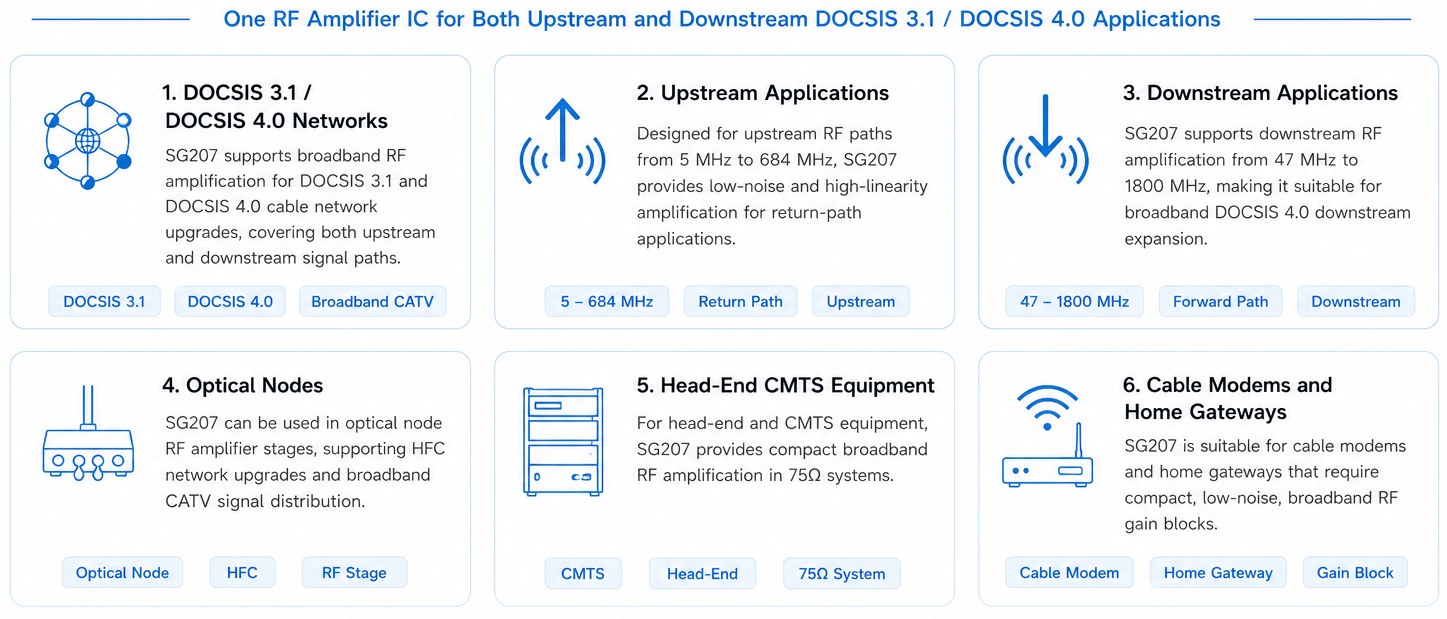

SG207は、ケーブルネットワークインフラストラクチャおよびユーザー機器向けのDOCSISアップストリームおよびダウンストリームブロードバンドRFアプリケーションをサポートします。
