SG208 1.2GHz 高利得低雑音GaAs pHEMT RFアンプIC

主な機能

● 47MHz～1218MHz動作

●5Vおよび8V動作

●ゲイン：標準25dB

● 雑音指数：1.0 dB @ 1200 MHz

● OIP3: 8V時、標準値39 dBm

●OP1dB: 24 dBm (標準値、8V時)

● シングルエンドゲインブロック

● 3×3 QFNパッケージ

● RoHS指令準拠

製品カテゴリ

Sanland社のSG208は、47MHzから1218MHzまでの広帯域RFアプリケーション向けに設計された、高利得・低雑音のGaAs pHEMTシングルエンドMMIC RFアンプICです。標準利得25dB、1200MHzにおける雑音指数1.0dB、8Vにおける最大OIP3 39dBmのSG208は、DOCSIS 3.1、FTTH GPON/GEPON、光ノード、ヘッドエンドCMTS機器、衛星テレビ、ケーブルモデム、セットトップボックス、およびシングルエンド利得ブロックアプリケーションに適しています。このデバイスは5Vまたは8Vの単一電源で動作し、コンパクトな3×3 QFNパッケージに収められています。

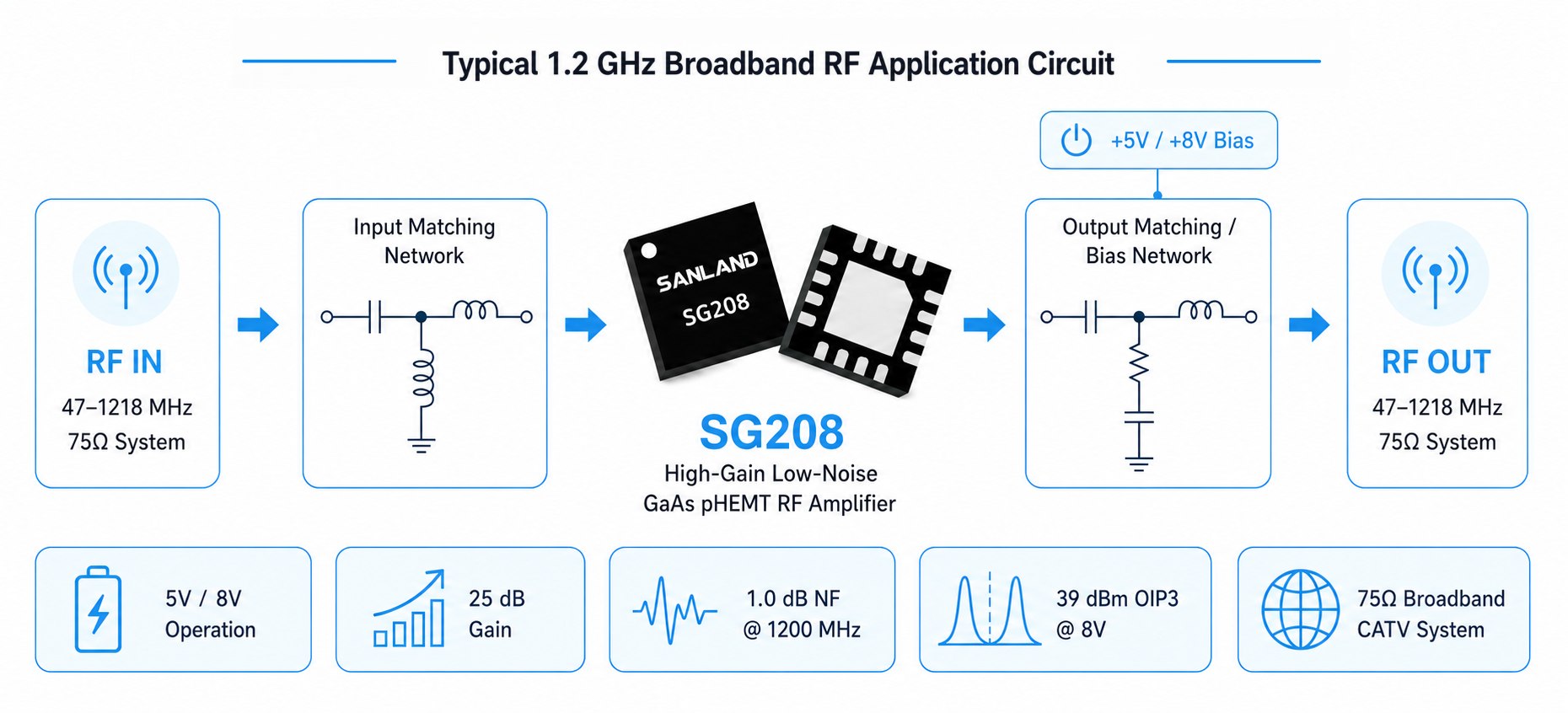

SG208 high-gain low-noise RF amplifier typical application circuit for 47 MHz to 1218 MHz broadband CATV systems

パラメータ	+5V 標準	+8V 標準
頻度	47～1218MHz	47～1218MHz
供給電流	72mA	112mA
得	24.8 dB	25 dB
ゲイン勾配	0.6 dB	0.5 dB
逆分離	27 dB	27 dB
入力リターンロス	19 dB	22 dB
出力リターンロス	20 dB	20 dB
ノイズ指数	0.7 / 1.0 dB	0.8 / 1.1 dB
OIP3	37 dBm	39 dBm
OP1dB	20.5 dBm	24 dBm
熱抵抗	57℃/W	57℃/W

SG208は、DOCSIS 3.1、FTTH、光ノード、CMTS機器、ケーブルモデム、セットトップボックス向けに、47MHzから1218MHzまでの高利得・低雑音RF増幅を提供します。

DOCSIS 3.1
ヘッドエンドCMTS機器
光ノードと増幅器
衛星用低雑音増幅器
FTTH GPONおよびGEPON
ケーブルモデムとセットトップボックス
シングルエンドゲインブロック

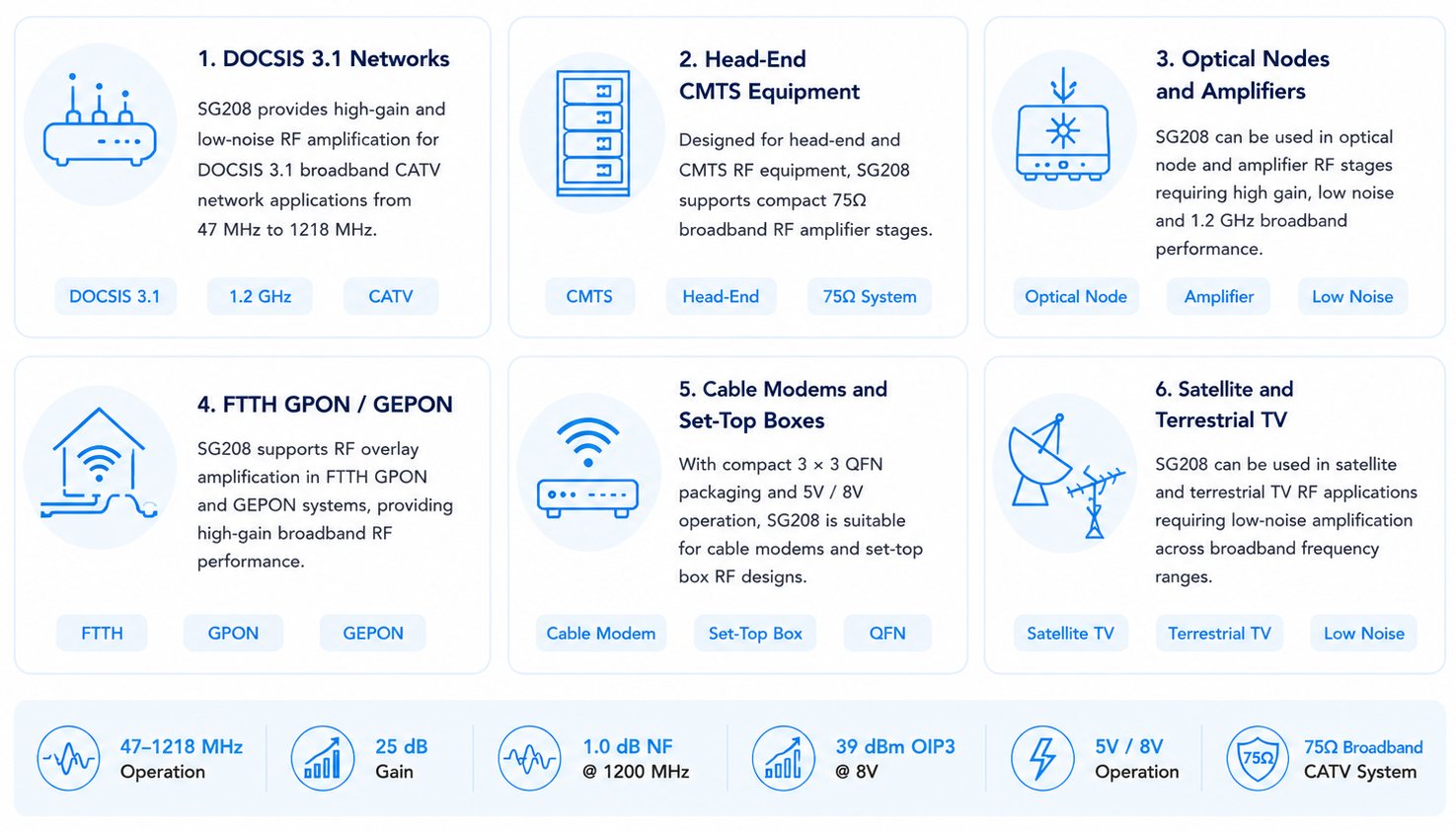

SG208 RF amplifier applications for DOCSIS 3.1, FTTH, optical nodes, CMTS equipment, cable modems and set-top boxes
